العربية العربية تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2025-12-02 المنشأ:محرر الموقع

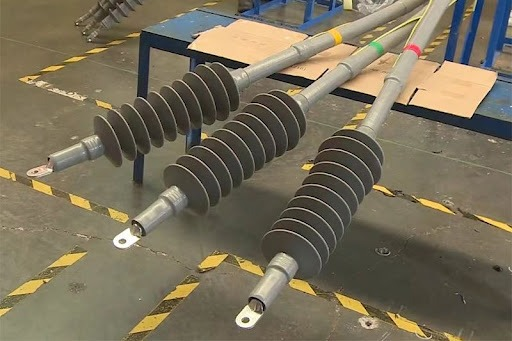

عندما يتعلق الأمر بضمان توصيلات طاقة موثوقة، فإن نهايات الكابلات متوسطة الجهد متوافقة بشكل لا يصدق مع تقنيات الانكماش البارد، ويرجع ذلك في المقام الأول إلى تصميمها، والذي يسمح لها بمطابقة أحجام الكابلات المختلفة.
ومع ذلك، عند تركيب مجموعة أطراف كابل MV بمكونات قابلة للانكماش على البارد، من المهم توخي الحذر بشكل خاص لتجنب مشاكل الدائرة. في هذا الدليل، سنلقي نظرة على عملية التثبيت الصحيحة باستخدام هذه الأدوات القابلة للتقليص.
مجموعات الإنهاء القابلة للتقلص على البارد هي مكونات كهربائية تستخدم لعزل وإنهاء نهايات الكابلات ذات الجهد المتوسط. وهي تعمل بشكل أساسي مع كابلات ذات جهد يتراوح بين 6 كيلو فولت و36 كيلو فولت، وتأتي مع مكونات مثل:
أنبوب للتحكم في التوتر
أنبوب تتبع النمل
أنبوب العزل
أشرطة الختم أو المصطكي
أنبوب يتقلص على البارد
فيما يتعلق بكيفية عملها، فإن تقنية الانكماش البارد تزود الأنابيب بقلب قابل للإزالة وموسع مسبقًا. في اللحظة التي تقوم فيها بسحب القلب للخارج، تنكمش مادته لتشكل سدادة صلبة ومتماسكة حول الكابل.
تُفضل هذه المكونات على مجموعات الانكماش الحراري لأنك لا تحتاج إلى مشاعل غاز للعمل معها. هذا يعني أنك لا تتعرض لخطر ارتفاع درجة الحرارة أو خطر الحريق. في الوقت نفسه، توفر مجموعات الانكماش البارد انكماشًا أكثر اتساقًا، وتقليل خطر التلف بسبب درجات الحرارة القصوى، وعملية تركيب أسهل نسبيًا في الأماكن المغلقة.
الآن بعد أن فهمنا العلاقة بين مجموعات أطراف كابلات MV والملحقات القابلة للانكماش على البارد، فلنفحص المواد التي ستحتاجها لتستمر عملية التثبيت هذه دون أي عوائق.
معدات الوقاية الشخصية: لا يمكنك إجراء عملية التثبيت بدون معدات الحماية. لذلك، احصل على قفازات عازلة وملابس مثبطة للهب للحفاظ على سلامتك.
الأدوات القياسية: بالنسبة لأدوات التثبيت القياسية، احصل على جهاز تجعيد، وأداة لإزالة النوى، وفرشاة سلكية، ومزيل كابلات، ومناديل تنظيف لإعداد وتجميع الإنهاء.
ملحقات المجموعة: أنت بحاجة إلى مواد مانعة للتسرب ومواد للتحكم في الضغط وأنابيب الانكماش البارد وعروات الكابلات التي تأتي مع مجموعة الإنهاء نفسها.
أدوات اختيارية ولكنها مفيدة: على الرغم من أنها ليست ضرورية تمامًا، إلا أنك ستحتاج إلى مفتاح عزم الدوران لربط العروات بشكل صحيح، بالإضافة إلى جهاز اختبار العزل لإجراء الفحوصات بعد انتهاء العملية.
لذلك، تم إعداد المسرح. لدينا كل ما يلزم لتثبيت مجموعات توصيل الكابلات ذات الجهد المتوسط، فلنبدأ بهذه العملية
قبل أن تقوم فعليًا بتثبيت مجموعة توصيل كابل MV، ستحتاج إلى التأكد من بعض الفحوصات المهمة. فيما يلي بعض المؤشرات التي يجب مراعاتها:
أولاً، تحقق لمعرفة ما إذا كان الكابل أحادي النواة أم ثلاثي النواة. أنت تريد أيضًا التحقق من المواد العازلة، نظرًا لأن مجموعات الانكماش البارد عادةً ما تكون مصممة لتناسب إنشاءات معينة. آخر شيء تريده هو استخدام مادة عازلة خاطئة لأنها قد تسبب مشاكل في التحكم في الضغط.
تحتاج إلى التأكد من التطابق بين المجموعة وتصنيف جهد الكابل وحجمه الفعلي. لحسن الحظ، يجب على الشركة المصنعة توفير مخطط للمساعدة في هذا، حتى تتمكن من التحقق من ذلك.
انتبه لعلامات الأوساخ أو دخول الرطوبة أو التلف الميكانيكي أو حتى التورم في نهاية الكابل. إذا لاحظت أي خلل، فقد يؤدي ذلك إلى تعريض الإنهاء للخطر الشديد ويؤدي إلى الفشل أو التفريغ الجزئي.
يجب إجراء عملية التثبيت بأكملها في بيئة نظيفة وجافة وخالية من أي غبار.
ارجع إلى ورقة بيانات الشركة المصنعة للعثور على طول القطع الدقيق للشاشة والغلاف الخارجي وغيرها. هذه الدقة مهمة لضمان الملاءمة المناسبة.
قم بقص الغلاف الخارجي بعناية دون إتلاف الشاشة المعدنية. يحافظ هذا الإجراء المتحكم فيه على السلامة الكهربائية والميكانيكية للكابل.
احصل على منديل مذيب مناسب لإزالة الغبار والشحوم من العزل المكشوف. وهذا يترك سطحًا نظيفًا يوفر التصاقًا مناسبًا.
قم بقطع عزل الكابل إلى الطول المناسب لتعرض الموصل. تذكر أن تكون دقيقًا قدر الإمكان هنا.
مرة أخرى، قم بتنظيف خيوط الموصل باستخدام فرشاة سلكية لإزالة أي أكسدة متبقية.
يجب أن يتطابق نوع الموصل وحجمه مع حجم العروة. سيؤدي عدم التطابق إلى ضغط رهيب ويمكن أن يسبب ارتفاع درجة الحرارة.
باستخدام أداة العقص والقالب المناسبين، ستتمكن من إنشاء اتصال موثوق ومنخفض المقاومة.
بمجرد الانتهاء من التجعيد، تحقق منه للتأكد من وجود جميع العلامات وعدم وجود شقوق.
هذا هو الأمر المتعلق بمستويات الجهد المتوسط - النقطة التي ينتهي فيها العزل ستشهد الكثير من الضغط. سوف تعمل معاجين أو أنابيب التحكم في الضغط على توزيع هذا الضغط بالتساوي، مما يسمح لك بمنع أي انهيار.
كل ما عليك فعله هو تحريك أنبوب التحكم في الضغط لتكوين مصطكي دقيق لاحقًا. تأكد من التغطية الموحدة أيضًا، مع التداخل المناسب على العزل وتقليص الشاشة. تأكد أيضًا من توسيط الأنبوب قبل المضي قدمًا.
ضع الأنبوب الموسع مسبقًا فوق منطقة النهاية وتأكد من تطابق علامات المحاذاة مع المواضع الموصى بها.
اسحب القلب الداخلي وشاهد الأنبوب يتقلص بشكل موحد أثناء فكه. سيشكل هذا حاجزًا عازلًا، لكن تذكر أيضًا التأكد من بقاء الأنبوب في المنتصف وعدم تحركه على طول الكابل أثناء الانكماش.
تحتاج الإنهاءات الخارجية إلى مقاومة إضافية للرطوبة والأشعة فوق البنفسجية والملوثات الأخرى. لضمان ذلك، تحتاج إلى أنابيب مضادة للتتبع.
كل ما عليك فعله هو تحريك الأنبوب إلى الموضع المناسب وإخراج القلب للحصول على ختم محكم. يمكنك أيضًا الرجوع إلى تعليمات الشركة المصنعة للحصول على التغطية المناسبة.
إذا كنت بحاجة إلى إحكام إضافي، فيمكنك إضافة شريط مانع للتسرب في القاعدة - خاصة للتركيبات التي تتم في البيئات القاسية.
بمجرد الانتهاء من التثبيت، نوصي بتنفيذ بعض خطوات مراقبة الجودة لتكون أكثر أمانًا:
تأكد من تقليص كافة مكوناتك ومحاذاتها وخلوها من التعرض للضوء بشكل صحيح.
أنت تريد أيضًا التأكد من تجعيد العروة بشكل صحيح وتأمينها بمحطة المعدات.
باستخدام جهاز اختبار العزل، تأكد من مقاومة العزل المثالية. تأكد من أن الصمامات تقع ضمن النطاق المقبول لنوع الكابل وفئة الجهد أيضًا.
احتفظ بسجلات دقيقة لأشياء مثل نوع الإنهاء وحجم الكابل ونتائج جميع الاختبارات. لاستكشاف الأخطاء وإصلاحها والصيانة، ستكون هناك حاجة إلى هذه المستندات.
حتى في البيئات الأكثر احترافية، من المهم تجنب بعض الأخطاء التي يمكن أن تؤثر على موثوقية إنهاء خدمتك. فيما يلي بعض الأشياء التي يجب مراقبتها:
إذا لم يكن طول الشاشة أو العزل أو الغلاف مناسبًا، فلن تتمكن من الحصول على ملاءمة جيدة لمكونات النهاية.
تأكد من عدم قطع العزل أو شقه أو تسجيله عن طريق الخطأ أثناء إزالة الغلاف. قد يؤدي هذا إلى إنشاء نقاط ضعف وحتى تفريغ جزئي بمرور الوقت.
يمكن أن تؤدي مشكلات مثل ربطة العنق غير الفعالة والضغط الضعيف إلى إنشاء مفاصل عالية المقاومة ترتفع درجة حرارتها أثناء عملها.
تم تصميم من Primariy مجموعات نهايات الكابلات ذات الجهد المتوسط بحيث لا تحتاج إلى الكثير من الصيانة. ومع ذلك، لا يزال من المهم التأكد من إجراء عمليات تفتيش دورية لتحديد ومعالجة أي علامات تدهور.
تحقق دائمًا من التلوث أو التغيرات السطحية أثناء الإنهاء
يجب أيضًا فحص نهاياتك الخارجية بحثًا عن التلوث وتراكم الغبار والعناصر الخارجية الأخرى
يجب أن تظل جميع المكونات في مكانها بثبات دون أي إجهاد ميكانيكي
إذا أظهر أي إنهاء وجود أثر أو وصول للرطوبة، فنوصي باستبداله بالكامل بدلاً من إصلاحه.
قد تحتاج إلى التأكد من إجراء فحص أوسع نطاقًا بمجرد ملاحظة نهايات مختلفة على نفس الدائرة تظهر عليها علامات تدهور مماثلة
تذكر أن تستبدل المكونات فقط بناءً على مواصفات الشركة المصنعة
على الرغم من أن الأمر قد يبدو سهلاً، إلا أن عملية تثبيت مجموعات أطراف الكابلات ذات الجهد المتوسط هي عملية معقدة وتتطلب الكثير من العناية. ومع ذلك، باستخدام الأدوات المناسبة، وباتباع الخطوات التي أوضحناها، يجب أن تكون قادرًا على الاستمتاع بعملية سلسة.
لمعرفة المزيد حول مجموعات توصيل كابلات MV، لا تتردد في الاتصال بنا على Haivol Electrical.
