P-11-Y
العوازل هي عنصر تحكم خاص في العزل يمكن أن تلعب دورًا مهمًا في خطوط النقل العلوية.في السنوات الأولى ، تم استخدام العوازل في الغالب لأعمدة التلغراف.ببطء ، تم تعليق الكثير من العوازل القرصية على أحد طرفي برج توصيل الأسلاك ذات الجهد العالي.تم استخدامه لزيادة مسافة الزحف.كان يصنع عادة من الزجاج أو السيراميك وكان يسمى عازل.يجب ألا تفشل العوازل بسبب الضغوط الكهروميكانيكية المختلفة الناتجة عن التغيرات في البيئة وظروف الحمل الكهربائي ، وإلا فلن يكون للعوازل تأثير كبير وستتسبب في إتلاف الاستخدام والعمر التشغيلي للخط بأكمله.
تتمثل الوظيفة الرئيسية للعوازل في تحقيق العزل الكهربائي والتثبيت الميكانيكي ، حيث يتم تحديد متطلبات الأداء الكهربائية والميكانيكية المختلفة.إذا كان تحت جهد التشغيل المحدد ، فإن الجهد الزائد البرق والجهد الزائد الداخلي ، لا يوجد انهيار أو وميض على طول السطح ؛تحت الحمل الميكانيكي المحدد طويل الأجل وقصير الأجل ، لا ضرر أو ضرر ؛في ظل الجهاز المحدد ، بعد التشغيل طويل الأمد تحت الحمل الكهربائي والظروف البيئية المختلفة ، لن يحدث أي تدهور واضح ؛لن تنتج تركيبات العوازل تفريغًا واضحًا للكورونا تحت جهد التشغيل ، حتى لا تتداخل مع استقبال الراديو أو التلفزيون.نظرًا لأن العوازل تستخدم على نطاق واسع ، فإن تركيبات التوصيل الخاصة بها مطلوبة أيضًا لتكون قابلة للتبديل.بالإضافة إلى ذلك ، تتطلب المعايير الفنية للعوازل أيضًا ظروفًا كهربائية وميكانيكية وفيزيائية وبيئية مختلفة لاختبار أداء وجودة العوازل وفقًا لأنواع وشروط الاستخدام المختلفة.
تحديد
عوازل البورسلين الدبوسية (ANSI BS)
1.الجهد: 23-69 كيلو فولت
2.تقلب المسافة: 330-865mm
3.الوزن: 3.7-13.5 كجم
4. good استخدام أفضل الأسعار
عوازل البورسلين الدبوسية (سلسلة ANSI BS)
ملخص
1) المواد: الخزف
2) فئة BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) عوازل نوع الدبوس للجهد العالي
4) الاستخدام الآمن
5) تتوفر تصاميم مختلفة
6) الشحن السريع والخدمة الرائعة
7) نوعية جيدة وسعر معقول

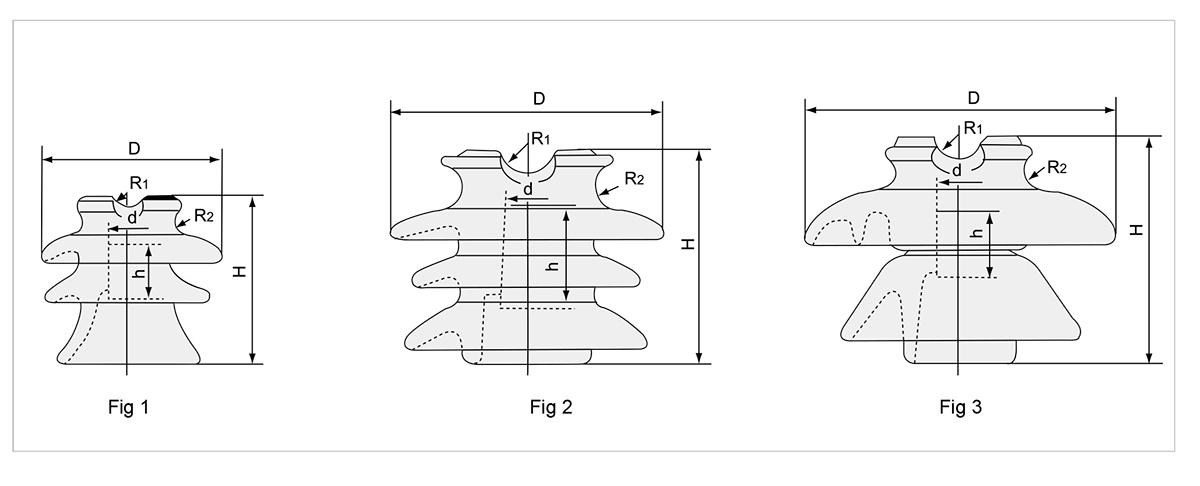

| الأبعاد الرئيسية والتفاصيل القياسية | ||||||
| تين | 1 | 1 | 2 | 3 | ||
| فئة BS | P-11-Y | P-15-Y | P-20-Y | P-33-Y | ||
| الأبعاد الرئيسية (مم) | H | 133 | 137 | 195 | 244 | |
| h | 48 | 48 | 52.63 | 52.63 | ||
| D | 140 | 152 | 230 | 279 | ||
| d | 18.29 | 18.29 | 27.78 | 27.78 | ||
| R1 | 13 | 13 | 19 | 19 | ||
| R2 | 9.5 | 12.7 | 14.3 | 13 | ||
| الجهد الاسمي (كيلو فولت) | 11 | 15 | 22 | 33 | ||
| المسافة الزحف (مم) | 240 | 298 | 432 | 630 | ||
| الحد الأدنى من الجهد Flashover | تردد الطاقة | جاف (كيلو فولت) | 75 | 80 | 100 | 135 |
| رطب (كيلو فولت) | 45 | 55 | 60 | 85 | ||
| 50٪ دفعة | إيجابي (كيلو فولت) | 100 | 130 | 160 | 185 | |
| سلبي (كيلو فولت) | 110 | 175 | 205 | |||
| تحمل الجهد | دقيقة واحدة من الطاقة- التردد | جاف (كيلو فولت) | 65 | 70 | 90 | 110 |
| رطب (كيلو فولت) | 40 | 50 | 55 | 75 | ||
| نبضة (كيلو فولت) | 110 | 150 | ||||
| - تأثير الراديو - بيانات الجهد | اختبار الجهد على الأرض (kV) | 15 | 15 | 22 | 30 | |
| الحد الأقصى RIV عند 1000 كيلو هرتز (الأشعة فوق البنفسجية) | 8000 | 8000 | 12000 | 16000 | ||
| جهد ثقب تردد الطاقة (kV) | 135 | 135 | 145 | 185 | ||
| تحميل فشل ناتئ (kN) | 11 | 11 | 11 | 13 | ||
| الوزن (كجم) | 1.8 | - | - | 11.5 | ||
