إذا اضطررت إلى العمل في مشروع حيث كنت بحاجة إلى توصيل كابلين، فهناك احتمال كبير أنك اضطررت إلى العمل مع وصلات الكابلات. تقوم هذه المكونات بدور كبير في الحفاظ على استمرار تدفق الكهرباء عند انقطاع الكابلات، ويعد عملها أمرًا بالغ الأهمية لضمان سلامة اتصالك.
في هذه المقالة، سنلقي نظرة سريعة على وصلات الكابلات والأنواع المتاحة وكيف يمكنك اتخاذ القرار الصحيح عند اتخاذ القرار.

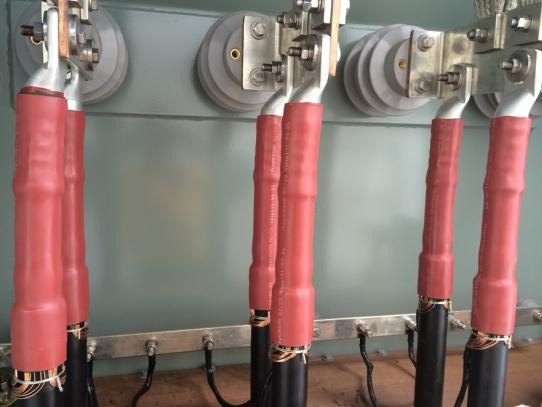

في أبسط عباراته، وصلة الكابل هي مكون توصيل كهربائي يتشكل عندما يتم ربط كابلين كهربائيين أو أكثر معًا فعليًا.
ونظرًا لأن هذه التوصيلات المادية يمكن أن تؤدي إلى نتائج مختلفة، فإن مهمة وصلة الكابل هي ضمان تدفق الكهرباء بشكل مستمر وآمن. يتم استخدام معظم وصلات الكابلات عندما تحتاج إلى تفرع أو تمديد الكابلات، خاصة في مجال الاتصالات أو توزيع الطاقة أو التطبيقات الصناعية.
يتم تفضيل وصلة الكابل عالية الجودة بشكل خاص لأنها يمكن أن تؤدي العديد من الوظائف المهمة، بما في ذلك ما يلي:
ضمان استمرارية العزل: يحافظ المفصل المثالي على تدفق التيار مع الحفاظ أيضًا على سلامة العزل لمنع أي تسرب.
تمديد تشغيل الكابلات: تحافظ وصلات الكابلات أيضًا على ربط الكابلات معًا عندما تصبح مسافة العزل المطلوبة طويلة جدًا بالنسبة للكابل المتاح.
إصلاح تلف الكابل: عندما تلاحظ أن جزءًا من الكابل أصبح معرضًا للخطر، يمكنك استخدام وصلة كابل لاستعادته دون الحاجة إلى استبدال كل شيء.
حماية الكابل: تأتي وصلات الكابلات الحديثة بميزات تسمح لها بتحمل مستويات كبيرة من الضغط والإجهاد البدني.
لكي نفهم حقًا أنواع وصلات الكابلات المتاحة، يجب علينا أولاً تقسيم هذه المكونات بناءً على تصنيفات محددة:
عند النظر في مستوى الجهد الذي ستحتاج المفاصل إلى مواجهته، يمكننا تقسيمها إلى ما يلي:
تُستخدم وصلات الكابلات هذه في الغالب للأنظمة التي لا تتجاوز 1 كيلو فولت. بالنسبة للأسلاك السكنية وشبكات التوزيع ذات الجهد المنخفض، فهي مثالية.
هذه عبارة عن وصلات كابلات مصممة للتعامل مع الشبكات بين 1 كيلو فولت و33 كيلو فولت. إنها توفر عزلًا محسنًا وتحكمًا في الضغط، بالإضافة إلى تقنيات إغلاق أفضل.
ثم، لدينا وصلات الكابلات التي تعمل في أنظمة نقل الطاقة ذات الطلب العالي والتي يتم تصنيفها أعلى بكثير من 33 كيلو فولت. تأتي وصلات الكابلات هذه بمواد عزل أفضل، وقدرة على تخفيف الضغط، وعمليات تركيب دقيقة تساعدها على التعامل مع هذه الأحمال الكهربائية الهائلة.
هنا، لديك فئتين رئيسيتين يجب مراعاتهما:
تستخدم هذه الوصلات في الكابلات التي يتم وضعها على الكابلات والمساحات المرتفعة الأخرى. نظرًا لموقعها، من المهم أن تتحمل التعرض لأشعة الشمس والمطر والرياح والتغيرات السريعة في درجات الحرارة.
على العكس تمامًا من نظيراتها العلوية، يتم دفن لذلك، فهي بحاجة إلى الوقاية المثلى من الرطوبة ومقاومة الضغط والمواد الكيميائية الموجودة في التربة. وصلات الكابلات تحت الأرض تحت الأرض.
وأخيرا، يمكننا تصنيف وصلات الكابلات على أساس المادة الموصلة لها:
بالنسبة للكابلات ذات الموصلات النحاسية، تعتبر هذه الوصلات مثالية. إنها توفر موصلية مذهلة، فضلاً عن القوة الميكانيكية اللازمة للتعامل مع الشبكات شديدة التحمل.
ستحتاج وصلات الكابلات المستخدمة مع موصلات الألومنيوم إلى تقنيات توصيل خاصة ومركبات يمكنها مقاومة الأكسدة والحفاظ على استقرار التلامس في جميع الأوقات.
على مر السنين، تم تطوير أنواع مختلفة من وصلات الكابلات استجابة لمتطلبات توليد الطاقة المتغيرة. في هذا القسم، سنلقي نظرة فاحصة على الأنواع الرئيسية من وصلات الكابلات، بالإضافة إلى ما يجعل كل خيار فريدًا.
للبدء، دعونا ننظر في المفاصل المستقيمة. تُعرف هذه المفاصل لدى البعض باسم المفاصل المضمنة، وهي أكثر أنواع وصلات الكابلات شيوعًا. لقد تم تصميمها لتوصيل طرفي الكابل في مسار مستقيم، ويتم استخدامها في الغالب لتمديد طول الكابل الموجود أو إصلاح جزء تالف دون الحاجة إلى الحصول على كابل جديد.
في المقام الأول، تم تصميم وصلات الكابلات المستقيمة من أجل:
التأكد من الاستمرارية في التوصيل الكهربائي.
استعادة مستويات العزل إلى ما كان عليه الكابل الأصلي.
مشروع ضد البيئة وتأثيرات التوتر
حيث يتم استخدامها:
تستخدم الوصلات المستقيمة في الغالب في أنظمة التوزيع ذات الجهد المنخفض والمتوسط. يمكنك أيضًا العثور عليها في أنظمة الطاقة الصناعية ومشاريع إنارة الشوارع والمزيد. يمكنك استخدامها لكل من خطوط الكهرباء تحت الأرض والعلوية والاعتماد عليها لتوفير الاستخدام السلس عبر مسافات طويلة.
تتميز المفاصل الفرعية أو T بتصميم فريد يسمح لك بالنقر على خط كابل جديد مباشرة في وحدة التغذية الرئيسية الموجودة. ينشئ هذا المخطط اتصالاً فرعيًا على شكل 'T'، ومن ثم يعطي المفصل اسمه ويسمح لك بتوزيع الطاقة الكهربائية إلى مواقع مختلفة كلها من نفس المصدر.
مع المفاصل T، يمكنك:
ضمان المرونة في توسيع الشبكة
توفير توزيع الطاقة في اتجاهات مختلفة
احصل على عزل متين وقلل من الخسائر الكهربائية أثناء تفرعك من الدوائر ذات الأحمال العالية
تشتهر المفاصل في شبكات توزيع الكهرباء، خاصة في المناطق الحضرية حيث تحتاج إلى توجيه الطاقة إلى المباني والمرافق والمحطات الفرعية الأخرى.
تم تصميم الوصلات الانتقالية خصيصًا لتوصيل الكابلات ذات أنواع العزل أو البناء المختلفة. على سبيل المثال، عندما تحتاج إلى ربط كابل من البولي إيثيلين المتقاطع (XPLE) بكابل معزول بالورق ومغطى بالرصاص (PILC)، فإن هذا هو الوصل الذي تريد استخدامه.
بفضل تصميمها الفريد، تساعد الوصلات الانتقالية على إدارة خصائص العزل المختلفة بشكل صحيح وتوفير أجهزة التحكم في الضغط للمجالات الكهربائية. تركز المفاصل أيضًا على تقليل دخول الرطوبة والتفاعلات الكيميائية عبر المواد.
أما بالنسبة لتطبيقاتها، يمكن استخدام المفاصل الانتقالية من أجل:
قم بترقية شبكات الطاقة، خاصة عندما لا تتمكن من استبدال جميع الكابلات مرة واحدة
دمج الكابلات الحديثة مع البنية التحتية الكهربائية القديمة
تحديث شبكات الجهد العالي والمتوسط
هذه هي في الأساس وصلات كابلات تقليدية مملوءة بالراتنج أو مركب عازل يشبه الهلام لمنع دخول الرطوبة إلى المفصل. إنها مقاومة للرطوبة بشكل لا يصدق، مع تصميمها البسيط الذي لا يزال يعمل بشكل جيد في البيئات الرطبة.
ومن ناحية التطبيق نرى هذه الوصلات العازلة تستخدم في:
اتصالات الاتصالات السلكية واللاسلكية
التركيبات الكهربائية تحت الأرض
البيئات المعرضة للفيضانات
تعتبر وصلة الانكماش الحراري واحدة من أكثر أنواع وصلات الكابلات شيوعًا في العالم اليوم. تستخدم هذه الوصلات أنابيب مخصصة تشكل انكماشًا محكمًا حول الكابل بمجرد تطبيق الحرارة، مما يوفر لك ختمًا وقائيًا ثابتًا يمنع الدخول الخارجي.
في وصلة الانكماش الحراري، يمكن أن يكون لديك مكونات مثل أنابيب العزل الحراري، وسترة واقية على الجزء الخارجي، وأنابيب التحكم في الضغط، وحتى تجعيد موصل. مع هذا البناء، يمكنك الحصول على المزايا التالية:
الختم الأمثل والعزل
مقاومة قوية للعوامل البيئية، من الرطوبة إلى الأشعة فوق البنفسجية وأكثر من ذلك
هيكل خفيف الوزن يمكنك نقله بسهولة
والأفضل من ذلك، أن وصلة الانكماش الحراري تعمل في كل من التركيبات الداخلية والخارجية. يحبها الفنيون لأنها سهلة التركيب، ويستخدمونها في المشاريع تحت الأرض وحتى محطات التوزيع الفرعية والمزيد.
لدينا أيضًا وصلات الانكماش الحراري، والتي توفر بديلاً أكثر أمانًا وعصرية لوصلات الانكماش الحراري. هذه المفاصل مصنوعة من أنابيب مرنة تم تثبيتها في مكانها بواسطة قلب. عندما تقوم بسحب القلب للخارج، ينكمش الأنبوب بأكمله بشكل طبيعي على الكابل، مما يعني أنك لا تحتاج إلى أي حرارة إضافية.
مع هذا البناء، توفر وصلات الانكماش البارد ما يلي:
لا حاجة لمصدر الحرارة أو اللهب المكشوف
مناسب جدًا للبيئات الخطرة
أسرع وأكثر اتساقا في التثبيت
حيث يتم استخدامها:
غالبًا ما تستخدم وصلات الانكماش البارد في التركيبات التي لا يمكنك فيها استخدام الأدوات الحرارية بسبب لوائح السلامة. يمكنك أيضًا استخدامها في البيئات شديدة البرودة حيث لا يكون الوصل الحراري المتقلص عمليًا. لذلك، كل شيء من المناجم إلى مرافق البتروكيماويات وغيرها يقع ضمن هذه الفئة.
مع وصلات البولي يوريثين والراتنج، يمكنك أخذ الوصلة ووضعها في قالب. ثم تملأها بمادة راتنجية عازلة قوية تشكل طبقة واقية حول المفصل بعد إجراء عملية المعالجة.
البناء مفيد للأسباب التالية:
إنها قوية بشكل لا يصدق
يمكن أن تعمل في ظروف جلخ مختلفة
إنه يقاوم الرطوبة بقوة وأشكال الضغط الخارجي الأخرى
التطبيقات العامة:
تعمل وصلات كابلات الراتنج على شبكات الجهد المنخفض أو المتوسط المدفونة. يمكنك أيضًا استخدامها لتبطين الكابلات البحرية والتطبيقات الصناعية الأخرى حيث سيتم استخدام الآلات الثقيلة.
نظرًا لأنها تُعالج وتتحول إلى كتلة صلبة، فإن هذه المفاصل توفر قدرة رائعة على البقاء على المدى الطويل، حتى في البيئات تحت الأرض المضغوطة.
عند اختيار وصلة كابل، يجب أن تكون حريصًا للغاية لضمان الموثوقية والسلامة ونوع الأداء الذي تريده على المدى الطويل. يمكن أن يؤدي اختيار الوصلة الخاطئة إلى حدوث أعطال كهربائية خطيرة، لذا انتبه للعوامل التالية عند الاختيار.
قبل أي شيء آخر، عليك أن تأخذ في الاعتبار تصنيف الجهد الإجمالي للنظام. تم تصميم كل وصلة كابل خصيصًا للتعامل مع مستويات جهد معينة:
وصلات الجهد المنخفض (LV): عادةً ما يتم تصنيف وصلات كابلات الجهد المنخفض بما يصل إلى 1 كيلو فولت. يتم استخدامها في الغالب في التطبيقات السكنية والتجارية الخفيفة.
وصلات الجهد المتوسط (MV): على عكس وصلات كابلات الجهد المنخفض، يتم تصنيف وصلات كابلات الجهد المتوسط بين 1 كيلو فولت وحوالي 33 كيلو فولت. بالنسبة للمحطات الفرعية وشبكات التوزيع الحضرية والمصانع وما إلى ذلك، فإن وصلات الكابلات ذات الجهد المتوسط مثالية لك.
وصلات الجهد العالي (HV): يتم تصنيف وصلات الكابلات ذات الجهد العالي لأي شيء يزيد عن 33 كيلو فولت. وهذا يعني أنه يمكنك استخدام وصلات الكابلات ذات الجهد العالي لنقل الطاقة والشبكات تحت الأرض وغيرها من التطبيقات الثقيلة.
تحتاج أيضًا إلى مراعاة الخصائص الفيزيائية للكابل. في المقام الأول، ركز على:
حجم الكابل: إذا كنت تعمل مع موصل أكبر، فأنت بحاجة إلى وصلة يمكنها أيضًا التعامل مع الأحمال الحالية الهائلة والإجهاد الميكانيكي. في الواقع، يمكن أن تأتي بعض هذه الوصلات بخيارات موصلات وأحجام تجعيد مختلفة لتلائم أقطار متعددة.
مادة الموصل: سوف تحتاج إلى استخدام تقنيات ربط مختلفة إذا كنت تعمل مع كابلات الألومنيوم أو النحاس. على سبيل المثال، الألومنيوم عرضة للأكسدة - مما يعني أنه سيحتاج إلى مركبات وموصلات تقاوم الأكسدة من أجل الاستمرار في التوصيل.
من خلال اختيار وصلة تعمل مع كل من مادة الموصل وحجمه، يمكنك ضمان توصيل كهربائي موثوق به وتقليل مخاطر الحرارة الزائدة.
إذا كنت بحاجة إلى كابل للتخصيص مثل قناة تحت الأرض أو مصنع صناعي، فأنت تريد التأكد من أن الوصلة يمكنها التعامل بسهولة مع الزيت والرطوبة والعوامل المسببة للتآكل والمزيد.
لمثل هذه الحالات:
اختر وصلات مملوءة بالراتنج أو البولي يوريثين لأنها تقاوم المواد الكيميائية والقوة الميكانيكية.
تعتبر وصلات الانكماش الحراري والانكماش البارد رائعة أيضًا لأنها تحتوي على آليات إضافية لمنع دخول الماء.
بالنسبة للتركيبات الموجودة تحت الأرض، تعمل الوصلات المملوءة بالوعاء/الجيلي بشكل جيد لحماية مكوناتك.
وأخيرًا، ضع في الاعتبار احتياجات الصيانة المتوقعة. يتيح لك ذلك اختيار مفصل يوازن بين سهولة الصيانة والمتانة طويلة الأمد في جميع المجالات.
المفاصل الدائمة: تميل المفاصل المصنوعة من الراتنج أو البولي يوريثين أو الانكماش الحراري إلى الاستمرار لفترة أطول وتوفر سهولة الصيانة.
وصلات قابلة لإعادة الاستخدام أو يمكن صيانتها بسهولة: سيكون لديك وقت أسهل بكثير لفحص الوصلات المنكمشة على البارد أو الوصلات الميكانيكية المعيارية. لذا، بالنسبة للتثبيت المؤقت، قد ترغب في أخذ هذه الأمور بعين الاعتبار.
التكلفة مقابل المتانة: كالعادة، سيتعين عليك دفع المزيد مقابل المفاصل عالية الجودة. ولكن، بالنظر إلى أنها لن تحتاج إلى الكثير من الإصلاح أو الصيانة، فهي تستحق المال.
تعتبر وصلات الكابلات جزءًا مهمًا من أي توصيل كهربائي آمن - خاصة عندما يتضمن كابلات متعددة. ومع ذلك، فإن معرفة النوع الصحيح - بالإضافة إلى العوامل التي يجب مراعاتها عند الاختيار - سيوفر عليك الكثير.
هل تريد معرفة المزيد؟ نحن في شركة Haivol Electrical موجودون دائمًا لمساعدتك. تواصل معنا اليوم !
نعم، ولكنك ستحتاج إلى وصلة انتقالية يمكنها توصيل الكابلات من أنواع أو مواد عازلة مختلفة. يتيح لك ذلك تحسين توافق العزل والحفاظ على تدفق التيار.
يعتمد عمر وصلة الكابل على نوعه وجودة العزل والبيئة التي يتم تركيبه فيها. يمكن للمفاصل عالية الجودة أن تدوم بسهولة ما بين 20 إلى 30 عامًا، على الرغم من أن أشياء مثل التعرض للمواد الكيميائية والرطوبة يمكن أن تؤثر أيضًا على عمر التشغيل.
تعد مشكلات مثل العزل الخاطئ والوصلات غير الدقيقة بسيطة ولن تكون مشكلة في الإصلاح - خاصة بالنسبة لمفاصل كابلات الجهد المنخفض. ولكن، من أجل السلامة والموثوقية - خاصة عندما يتعلق الأمر بمفاصل الكابلات ذات الجهد المتوسط ووصلات الكابلات ذات الجهد العالي، نوصي باستبدال الوصلة بأكملها من أجل السلامة.
