العوازل ضرورية للحفاظ على خطوط نقل علوية آمنة وفعالة.على الرغم من أن العوازل على شكل قرص كانت مخصصة في الأصل لأعمدة التلغراف ، إلا أنه يتم توصيلها بشكل شائع اليوم بأبراج توصيل الأسلاك عالية الجهد لزيادة مسافة الزحف.عادة ما تكون هذه العوازل مصنوعة من الزجاج أو السيراميك ، ويجب أن تتحمل الضغوط الكهروميكانيكية المختلفة الناتجة عن التغيرات البيئية والحمل الكهربائي.إذا فشلوا ، فقد يتعرض الخط بأكمله للضرر ويقلل من العمر التشغيلي.
تتمثل الوظيفة الرئيسية للعوازل في تحقيق العزل الكهربائي والتثبيت الميكانيكي ، حيث يتم تحديد متطلبات الأداء الكهربائية والميكانيكية المختلفة.إذا كان تحت جهد التشغيل المحدد ، فإن الجهد الزائد البرق والجهد الزائد الداخلي ، لا يوجد انهيار أو وميض على طول السطح ؛تحت الحمل الميكانيكي المحدد طويل الأجل وقصير الأجل ، لا ضرر أو ضرر ؛في ظل الجهاز المحدد ، بعد التشغيل طويل الأمد تحت الحمل الكهربائي والظروف البيئية المختلفة ، لن يحدث أي تدهور واضح ؛لن تنتج تركيبات العوازل تفريغًا واضحًا للكورونا تحت جهد التشغيل ، حتى لا تتداخل مع استقبال الراديو أو التلفزيون.نظرًا لأن العوازل تستخدم على نطاق واسع ، فإن تركيبات التوصيل الخاصة بها مطلوبة أيضًا لتكون قابلة للتبديل.بالإضافة إلى ذلك ، تتطلب المعايير الفنية للعوازل أيضًا ظروفًا كهربائية وميكانيكية وفيزيائية وبيئية مختلفة لاختبار أداء وجودة العوازل وفقًا لأنواع وشروط الاستخدام المختلفة.
ملخص
1) المواد: الخزف
2) فئة ANSI: 56-1 56-2 56-3 56-4 56-5
3) عوازل نوع الدبوس للجهد العالي
4) الاستخدام الآمن
5) تتوفر تصاميم مختلفة
6) الشحن السريع والخدمة الرائعة
7) نوعية جيدة وسعر معقول

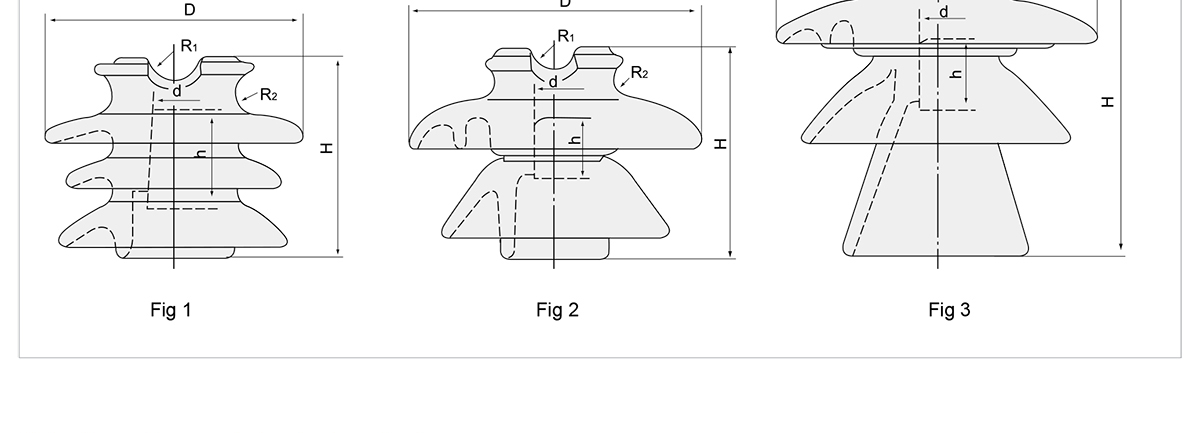

| الأبعاد الرئيسية والتفاصيل القياسية | |||||||
| تين | 1 | 1 | 2 | 2 | 3 | ||
| فئة ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
| الأبعاد الرئيسية (مم) | H | 146 | 165 | 191 | 241 | 318 | |
| h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
| D | 191 | 228 | 267 | 305 | 343 | ||
| d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
| د 1 | 19 | 19 | 19 | 19 | 19 | ||
| R2 | 14 | 14 | 14 | 14 | 14 | ||
| الجهد الاسمي (كيلو فولت) | 23 | 23 | 35 | 46 | 69 | ||
| المسافة الزحف (مم) | 330 | 430 | 533 | 685 | 865 | ||
| الحد الأدنى من الجهد Flashover | تردد الطاقة | جاف (كيلو فولت) | 95 | 110 | 125 | 140 | 175 |
| رطب (كيلو فولت) | 60 | 70 | 80 | 95 | 125 | ||
| 50٪ دفعة | إيجابي （kv） | 150 | 175 | 200 | 225 | 270 | |
| سلبي （كيلو فولت） | 190 | 225 | 265 | 310 | 340 | ||
| بيانات جهد تأثير الراديو | اختبار الجهد على الأرض (KV) | 15 | 22 | 30 | 30 | 44 | |
| الحد الأقصى RIV عند 1000 كيلو هرتز (الأشعة فوق البنفسجية) | 100 | 100 | 200 | 200 | 200 | ||
| متوسط جهد ثقب الثقب منخفض الاحتكاك (kV) | 130 | 145 | 165 | 186 | 225 | ||
| إزاحة الانحناء الجاف (مم) | 178 | 210 | 241.3 | 285 | 356 | ||
| تحميل فشل ناتئ (kN) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
| الوزن (كجم) | 3.7 | 5.3 | 7 | 10.8 | 13.5 | ||
