Pw-33-Y
العوازل هي عنصر تحكم خاص في العزل يمكن أن تلعب دورًا مهمًا في خطوط النقل العلوية.في السنوات الأولى ، تم استخدام العوازل في الغالب لأعمدة التلغراف.ببطء ، تم تعليق الكثير من العوازل القرصية على أحد طرفي برج توصيل الأسلاك ذات الجهد العالي.تم استخدامه لزيادة مسافة الزحف.كان يصنع عادة من الزجاج أو السيراميك وكان يسمى عازل.يجب ألا تفشل العوازل بسبب الضغوط الكهروميكانيكية المختلفة الناتجة عن التغيرات في البيئة وظروف الحمل الكهربائي ، وإلا فلن يكون للعوازل تأثير كبير وستتسبب في إتلاف الاستخدام والعمر التشغيلي للخط بأكمله.
تخدم العوازل غرضين رئيسيين: العزل الكهربائي والتثبيت الميكانيكي.من أجل تلبية هذه المتطلبات ، تم وضع عدد من معايير الأداء الكهربائية والميكانيكية.بشرط أن يكون البرق والجهد الداخلي ضمن الحدود المحددة ، يجب ألا يحدث أي عطل أو وميض على طول السطح.وبالمثل ، يجب ألا يكون هناك أي ضرر أو ضرر تحت الحمل الميكانيكي المحدد ، على المدى القصير والطويل.علاوة على ذلك ، يجب ألا تظهر على العوازل أي علامات واضحة للتآكل أو التدهور بعد الاستخدام المطول تحت الحمل الكهربائي وفي بيئات مختلفة.يجب ألا ينتج عن التركيبات العازلة أي تفريغ إكليلي يمكن أن يتداخل مع استقبال الراديو أو التلفزيون.نظرًا لاستخدام العوازل على نطاق واسع ، فمن المهم أن تكون تركيباتها قابلة للتبديل.لضمان جودة الأداء ، يتم إجراء العديد من الاختبارات الكهربائية والميكانيكية والفيزيائية والبيئية على العوازل وفقًا للنوع وظروف الاستخدام.
ملخص
1) المواد: الخزف
2) فئة BS: Pw-11-Y Pw-22-Y Pw-33-Y
3) عوازل نوع الدبوس للجهد العالي
4) الاستخدام الآمن
5) تتوفر تصاميم مختلفة
6) الشحن السريع والخدمة الرائعة
7) نوعية جيدة وسعر معقول

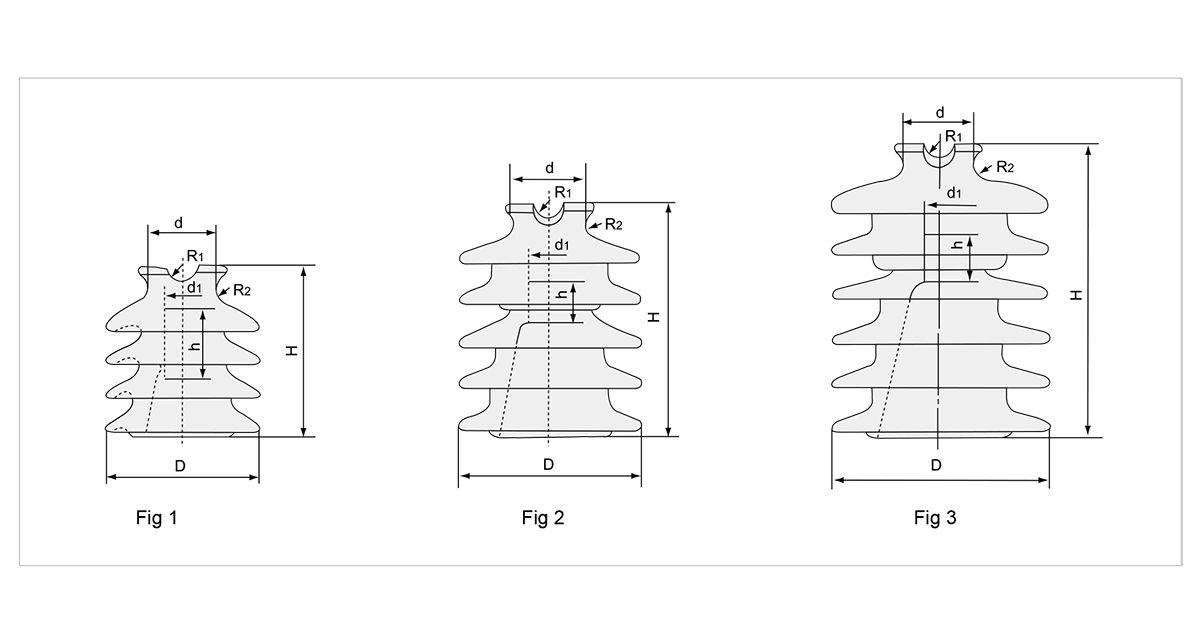

الأبعاد الرئيسية والتفاصيل القياسية | |||||
تين | 1 | 2 | 3 | ||
فئة BS | Pw-11-Y | Pw-22-Y | Pw-33-Y | ||
الأبعاد الرئيسية (مم) | H | 185 | 255 | 320 | |
h | 32.65 | 32.65 | 32.65 | ||
D | 170 | 205 | 240 | ||
d | 76 | 76 | 76 | ||
د 1 | 27.78 | 27.78 | 27.78 | ||
R1 | 16 | 16 | 16 | ||
R2 | 16 | 16 | 16 | ||
الجهد الاسمي (كيلو فولت) | 15 | 22 | 33 | ||
المسافة الزحف (مم) | 432 | 673 | 851 | ||
الحد الأدنى من الجهد Flashover | تردد الطاقة | جاف (كيلو فولت) | 100 | 125 | 140 |
رطب (كيلو فولت) | 65 | 95 |
110 | ||
50٪ دافع إيجابي | 150 | 190 | 210 | ||
تحمل الجهد | دقيقة واحدة السلطة- التردد | جاف (كيلو فولت) | 90 | 110 | 125 |
رطب (كيلو فولت) | 60 | 90 | 100 | ||
الدافع (كيلو فولت) | 140 | 180 | 200 | ||
- تأثير الراديو - بيانات الجهد | اختبار الجهد على الأرض (kV) | 22 | 30 | 44 | |
الحد الأقصى RIV عند 1000 كيلو هرتز (الأشعة فوق البنفسجية) | 12000 | 16000 | 25000 | ||
تحميل فشل ناتئ (kN) | 11 | 11 | 11 | ||
الوزن (كجم) | 5 | 10 | 13 |
