فاصل مانع الصواعق بأكسيد المعادن

كملحق خاص لمانع الصواعق ، يتم استخدام الفاصل في سلسلة متصلة مع مانع الصواعق والغرض من ذلك هو استخدام تيار دائرة قصر تردد الطاقة لجعل القاطع يعمل عندما يفشل مانع الصواعق بشكل غير طبيعي ، بحيث يتم إنهاء التأريض من القاطع يتم فصله تلقائيًا ، والمانع خارج التشغيل لمنع المزيد من التوسع في الحادث ، ويعطي رؤية مانع الصواعق الخاطئ ، وهو مناسب لموظفي الصيانة ويكتشف أعطال الصيانة والاستبدال.عندما يكون مانع الصواعق في حالة العمل العادية ، لا يعمل جهاز الفصل ولديه مقاومة منخفضة ، والتي لا تؤثر على حالة العمل الأصلية للنظام ومانع الصواعق.تضمن ميزات الحماية عدم انقطاع التيار الكهربائي ، بحيث يلبي مانع الصواعق متطلبات الاستخدام 'الخالي من الصيانة '.في البلدان الأجنبية ، مثل أوروبا والولايات المتحدة واليابان وجنوب شرق آسيا ودول ومناطق أخرى ، استخدم مانع الصواعق من نوع التوزيع ومانع تصاعد التيار من نوع محطة الطاقة وموانع الصواعق من نوع الخط التي تعمل في شبكة الطاقة بشكل عام أجهزة الفصل.وفقًا لمبدأ الاستخدام والأداء ، ينقسم الفاصل إلى فاصل مصهور حراري وفاصل انفجار حراري.يستخدم فاصل المصهور الحراري تيار الدائرة القصيرة المتدفق عبر مانع الصواعق الفاشل لدمج فتيل السبيكة (أو اللحام) في الفاصل لتحقيق الغرض من الفصل.يتم إنشاء القوس في الجهاز ، ويتم تفجير عنصر الانفجار الحراري لتحقيق الغرض من الفصل.
توافر الحالة:
  • TL-02

     يتميز النوع الجديد من القاطع الذي تنتجه شركتنا بخصائص الحركة السريعة والقدرة على تحمل التأثير الحالي المحدد وحمل العمل.تلبي جميع المعلمات الفنية متطلبات معيار IEC 60099-4: 2014 مانعات الصواعق - الجزء 4: موانع الصواعق من أكسيد المعادن بدون فجوات لمعايير أنظمة التيار المتردد.


المزايا البارزة:

1. نطاق التشغيل الحالي على نطاق واسع

يمكن فصله ليس فقط تحت تيار خطأ تردد طاقة كبير (> 50A) ، ولكن أيضًا تحت تيار عطل صغير (50 مللي أمبير).

2. سرعة الفصل سريعة

يمكن مطابقتها مع وظيفة إعادة الإغلاق لقاطع الدائرة ، ليس فقط لمستويات الجهد المختلفة وأنواع مختلفة من موانع الصواعق ، ولكن أيضًا لأنظمة التأريض المختلفة (أنظمة التأريض المحايدة وأنظمة عدم التأريض).

3. ارتفاع أداء الدافع الصمود

لا يوجد عمل تحت موجة 2ms المربعة وتأثير تيار مرتفع 4 / 10μs.

4. قوة ميكانيكية عالية وأداء ختم جيد

يمكن استخدامه مع مانعات الصواعق تحت 36KV ، ويمكن استخدامه أيضًا مع مانعات الصواعق من 36 ~ 220KV.

5. سهلة التركيب والاستبدال

الواجهة الخارجية الملولبة موثوقة ومريحة للاتصال بمانع الصواعق في اتصال متسلسل ، والاستبدال مريح للغاية.

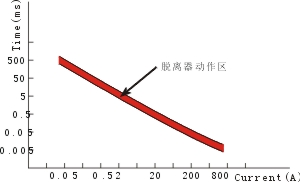

الوقت مقابل الخصائص الحالية

图片 1

الحالي (A)

0.05 0.5 2 20 200 800

الوقت (S)

300

-

400

50

-

70

4

-

6

0.4

-

0.5

0.03

-

0.04

0.008

-

0.015


تيار الدافع يتحمل الأداء

نموذج

TLB-400

TLB-800

ملاحظة

2mS طويل الأمد النبضة الحالية تحمل (A)

400 800

لا رد فعل

4 / 10μS النبضة الحالية عالية تحمل (kV)

100 100

طريقة التركيب

موانع الصواعق بمستويات جهد أقل من 36KV مثبتة بأقواس عازلة.يتم تثبيت مانع الصواعق بقوس عازل ، ويتم تثبيت الفاصل على الطرف السفلي من مانع الصواعق.سلك التأريض مصنوع من سلك نحاسي ناعم مضفر بطول حوالي 3000 مم لضمان أن جسم مانع الصواعق لديه مسافة عزل كافية بعد الفصل.
