توافر الحالة: | |
---|---|
GWR-12.
ملخص
GWR-12/36 في الهواء الطلق AC. يتم استخدام مفتاح قطع الاتصال ذات النوعية العالية المنصوص عليه (مفتاح قطع الاتصال لفترة قصيرة) في نظام الطاقة الكهربائية مع تردد تصنيف 50 / 60Hz، والجهد المقيم 12 / 36KV. لها الرئيسية لصنع أو كسر الدائرة تحت خط توريد الجهد في معدات نظام توزيع الجهد العالي في الهواء الطلق. يتم استخدام مفتاح قطع الاتصال من النوع المضاد للتلوث بشكل خاص في منطقة ملوثة خطيرة. اتفاقات مع معايير IEC62271-103: مفاتيح الجهد العالي.
الحالة المحيطة
الارتفاع: 1000 متر
درجة الحرارة المحيطة: + 50 ℃ ~ -30 ℃؛
سرعة الرياح: 35m / ثانية؛
شدة الزلازل: ≤8 درجة؛
تلوث الهواء: الرابع؛
سمك الجليد: 10mm؛
يجب أن تكون المناسبات المطبقة من تبديل النوع العادي خالية من الكيمياء والغبار وغيرها من الشيء المتطاير والكاوية.

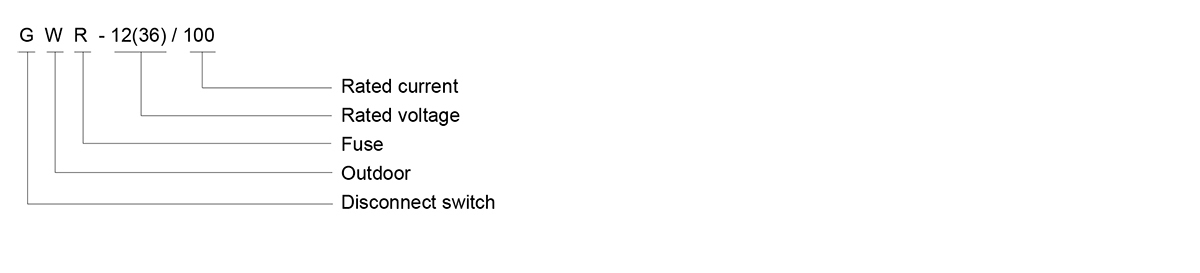

نموذج
ميزة الهيكل
يتكون المفتاح التبديل من مكونات الصمامات، والإطار العازل التشغيلي، والاتصال الثابت، والاتصال بالشفرة وآلية الربيع الربيع.
Cutout Fuse Teamble: الجمع بشكل أساسي مع الاتصال العلوي والنقل المنقولة والثابتين، وقوطة الإطفاء، وأجزاء دعم عازل ومهجلة، خلال العمل العادي، الصمامات يربط المفصل المتحرك من القوس الذي يطفئ جلبة مع المقاولين المنقولة، وهو جلبة ERC الإطفاء في موقف مغلق تحت ضغط المقاول الثابت.
الإطار: القاعدة هي من ورقة الصلب، المحور مع سحب ذراع الصليب من خلال مركز الإطار. يتم استخدام الثقوب المحفورة على القاعدة لتحديد عازل آخر.
عازل آخر والتشغيل: مكافحة تآكل عازل آخر.
مشغل ثابت: الاتصال شفرة مصنوعة من لوحة النحاس الحمراء، ثابتة على عازل ما بعد ونهاية الطائرة الموسعة أما لربط الأسلاك والأعلى من المنحنى متصلة كلاهما جانبي موثوق به مع شفرة الاتصال.
الاتصال بالشفرة: مصنوع من قسمين مستطيلين لوحات نحاسية حمراء، كلا طرفي شفرة الاتصال المرفقة مع الربيع الحلزونية لضبط الاتصال بالضغط.
يمكن تشغيل التبديل جنبا إلى جنب مع آلية CS الرأسي التركيبة على الأعمدة الكهربائية المزدوجة في الهواء الطلق.

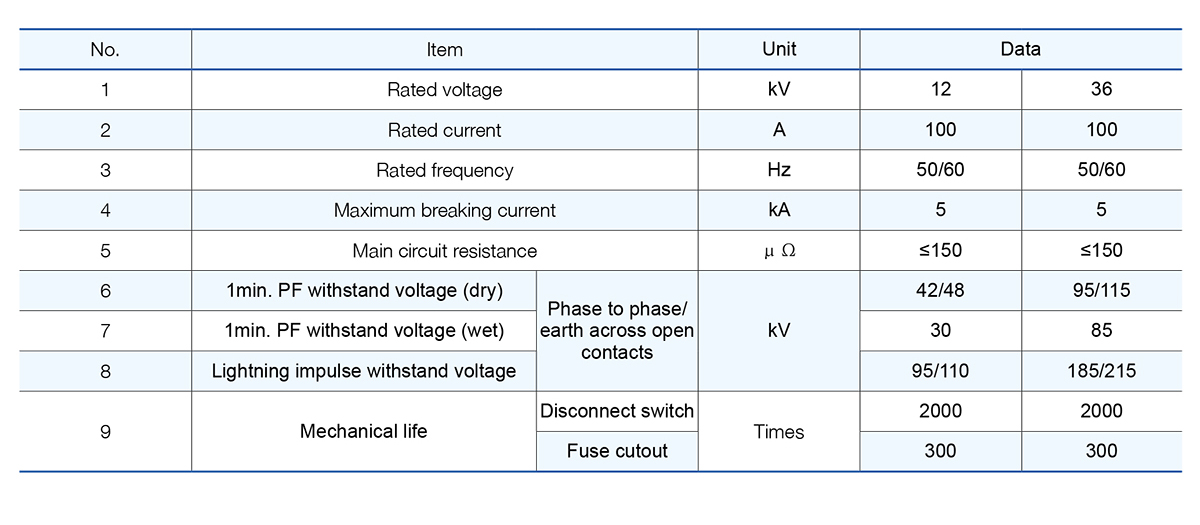

المواصفات الفنية

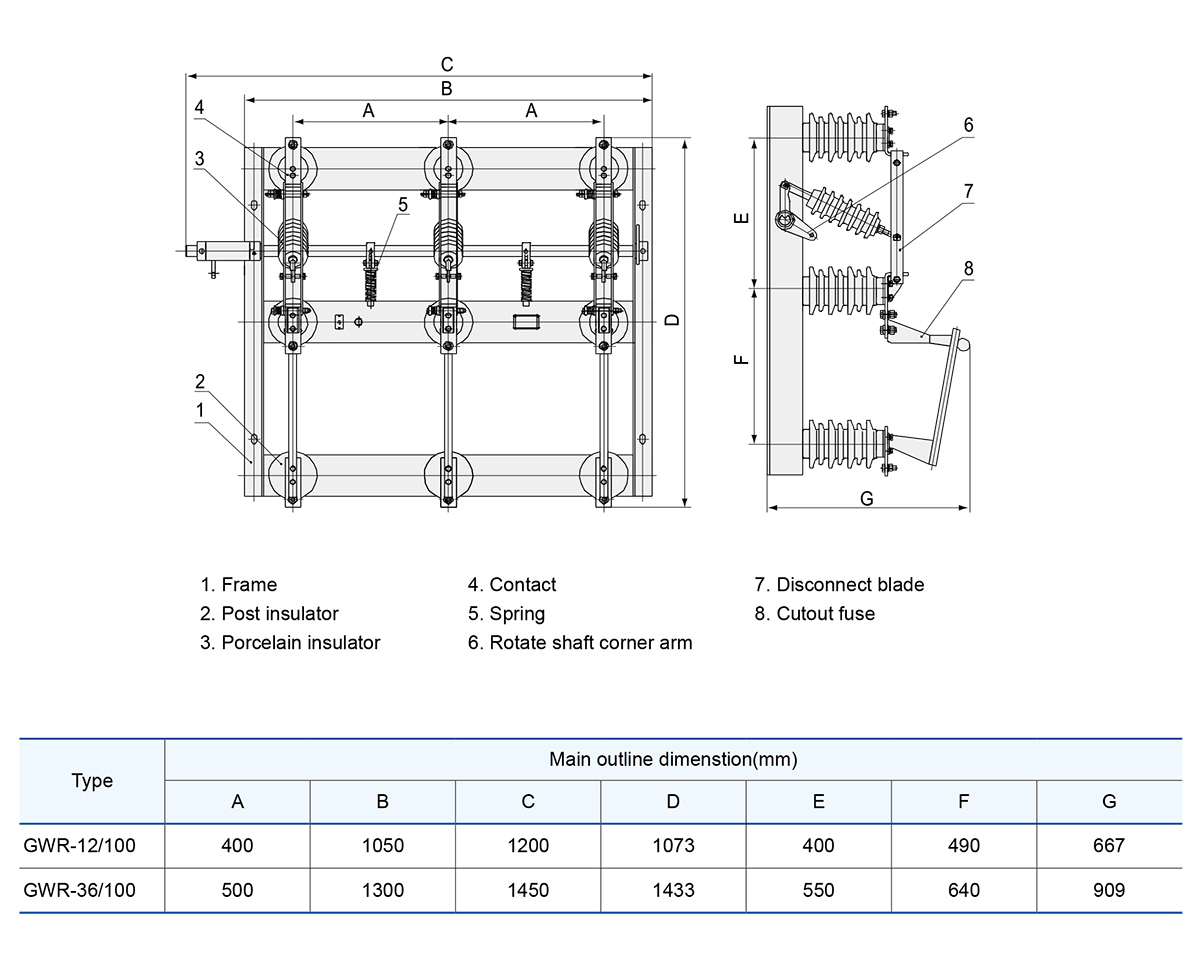

مخطط البعد
ملخص
GWR-12/36 في الهواء الطلق AC. يتم استخدام مفتاح قطع الاتصال ذات النوعية العالية المنصوص عليه (مفتاح قطع الاتصال لفترة قصيرة) في نظام الطاقة الكهربائية مع تردد تصنيف 50 / 60Hz، والجهد المقيم 12 / 36KV. لها الرئيسية لصنع أو كسر الدائرة تحت خط توريد الجهد في معدات نظام توزيع الجهد العالي في الهواء الطلق. يتم استخدام مفتاح قطع الاتصال من النوع المضاد للتلوث بشكل خاص في منطقة ملوثة خطيرة. اتفاقات مع معايير IEC62271-103: مفاتيح الجهد العالي.
الحالة المحيطة
الارتفاع: 1000 متر
درجة الحرارة المحيطة: + 50 ℃ ~ -30 ℃؛
سرعة الرياح: 35m / ثانية؛
شدة الزلازل: ≤8 درجة؛
تلوث الهواء: الرابع؛
سمك الجليد: 10mm؛
يجب أن تكون المناسبات المطبقة من تبديل النوع العادي خالية من الكيمياء والغبار وغيرها من الشيء المتطاير والكاوية.
نموذج
ميزة الهيكل
يتكون المفتاح التبديل من مكونات الصمامات، والإطار العازل التشغيلي، والاتصال الثابت، والاتصال بالشفرة وآلية الربيع الربيع.
Cutout Fuse Teamble: الجمع بشكل أساسي مع الاتصال العلوي والنقل المنقولة والثابتين، وقوطة الإطفاء، وأجزاء دعم عازل ومهجلة، خلال العمل العادي، الصمامات يربط المفصل المتحرك من القوس الذي يطفئ جلبة مع المقاولين المنقولة، وهو جلبة ERC الإطفاء في موقف مغلق تحت ضغط المقاول الثابت.
الإطار: القاعدة هي من ورقة الصلب، المحور مع سحب ذراع الصليب من خلال مركز الإطار. يتم استخدام الثقوب المحفورة على القاعدة لتحديد عازل آخر.
عازل آخر والتشغيل: مكافحة تآكل عازل آخر.
مشغل ثابت: الاتصال شفرة مصنوعة من لوحة النحاس الحمراء، ثابتة على عازل ما بعد ونهاية الطائرة الموسعة أما لربط الأسلاك والأعلى من المنحنى متصلة كلاهما جانبي موثوق به مع شفرة الاتصال.
الاتصال بالشفرة: مصنوع من قسمين مستطيلين لوحات نحاسية حمراء، كلا طرفي شفرة الاتصال المرفقة مع الربيع الحلزونية لضبط الاتصال بالضغط.
يمكن تشغيل التبديل جنبا إلى جنب مع آلية CS الرأسي التركيبة على الأعمدة الكهربائية المزدوجة في الهواء الطلق.
المواصفات الفنية
مخطط البعد
