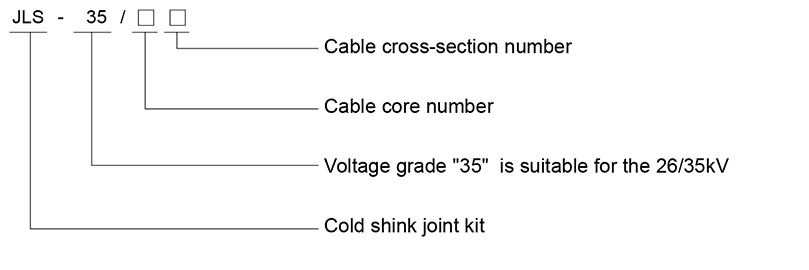

JLS-35/3*50
HAIVOL
تقنية الانكماش البارد الكامل:
بدون عمل حريق وأدوات خاصة ، ستجذب الفتيل برفق ، يعتمد على مرونته الخاصة ، لذلك يتم ربطه بالكابل عن كثب ، يمكن تطبيق كل مواصفات على مجموعة متنوعة من قطر الكبل ، وتوافق قوي مع قطر الكبل.
موثوقية العزل:
استخدام المطاط السيليكون السائل لضمان عزل جيد ومرونة عالية. الحفاظ دائمًا على الضغط الشعاعي الثابت على جسم الكابل بعد التثبيت ، والعزل العازف الجسم الرئيسي للمنتج ووحدة التحكم في الإجهاد الكهربائي المسبق ككل في المصنع ، وقدرة التفريغ الجزئية الصغيرة ، 'التنفس ' مع جسم الكبل في وقت واحد.
الأداء المستقر:
دعم أنبوب باستخدام اللحام بالموجات فوق الصوتية ، لضمان موثوقية المنتجات واستقرارها ، وشد الشد الدائم وانخفاض معدل التشوه ، وتحسين فترة الضمان للمنتجات.
ختم موثوق به:

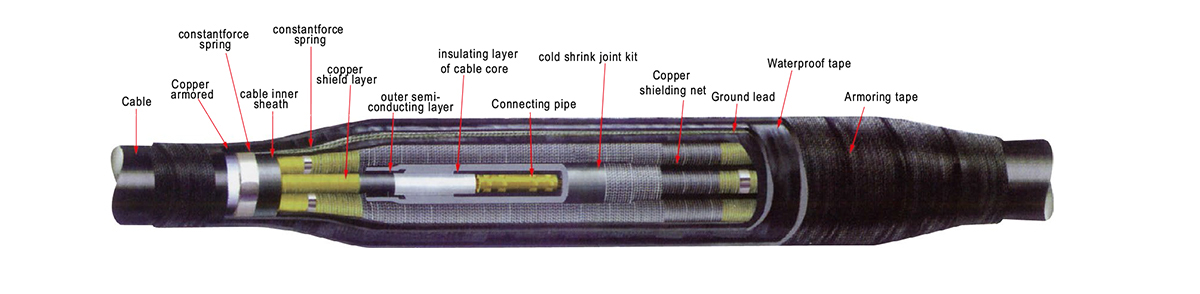

إحداثيات الجسم الطرفية مع كم إصبع فرع الانكماش البارد ، أنبوب عزل تقليص البرد وأنبوب الختم الطرفي المتقلل البارد ؛ تتبنى مجموعات المفاصل الوسيطة مع ثلاث طبقة من تقنية الختم المقاومة للماء ، لضمان أداء رطوبة ختم ممتازة من الملحقات.
من السهل التثبيت:
التثبيت البسيط ، والتشغيل المريح ، وسهل إتقانه. مسافة تجريدها قصيرة والطلب على مساحة التثبيت لا يقل عن معالجة الكابل. طريقة التأريض عن طريق استخدام Spring Force SPRING ثابتة لإصلاح الرصاص الأرض دون اللحام أو الأسلاك النحاسية المرتبطة ، وتم ضغط أحد طرفي الأرض بتركيب أكثر ملاءمة وآمنة وموثوقة.
الاستخدام على نطاق واسع:
مقاومة التلوث ، ومقاومة الشيخوخة ، وماء جيد ، ولديها مقاومة تآكل ممتازة ، ومقاومة البرد ومقاومة الأشعة فوق البنفسجية ، لضمان استخدام الأداء على المدى الطويل والمستقر. مناسبة بشكل خاص لارتفاع الارتفاع والباردة والرطوبة والضباب الملح ومناطق التلوث الثقيلة
معلمات الأداء الرئيسية للمواد المطاطية السيليكون السائل
| رقم التسلسل | غرض | قيمة | اختبار معيار | |
| عزل المطاط السيليكون | المطاط السيليكون الموصل | |||
| 1 | صلابة جيس أ | 40 ± 5 | 40 ± 5 | GB/T531 |
| 2 | قوة الشد MPA | ≥ 6.5 | ≥ 6.5 | GB/T528 |
| 3 | استطالة عند استراحة ٪ | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | قوة تمزيق N/مم | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | مقاومة الحجم | ≥ 5.0 × 10^14 | ≤ 1.5 × 10^3 | GB/T1692 |
| 6 | السماحية (50 ميجا هرتز) | 2.8-3.5 | GB/T1693 | |
| 7 | قيمة الظل الخسارة العازلة | ≤ 0.01 | GB/T1693 | |
| 8 | مكافحة التقطيع | ≥ 1A3.5 | GB/T6553 | |
| 9 | قوة العزلة kv/mm | ≥ 26 | GB/T1695 | |
| 10 | مجموعة الشد | ≤ 10 ٪ | ||
طريقة التحكم في الإجهاد الموثوقة لإكسسوارات كابل تقلص البرد
| في الوقت الحاضر ، هناك نوعان من أوضاع التحكم في الإجهاد مثل مخروط الإجهاد وأنابيب الإجهاد في ملحقات كابل الطاقة من 35 كيلو فولت وأقل الجهد. باستخدام طريقة مخروط الإجهاد ، يخفف تركيز الإجهاد في المجال الكهربائي ، إنها الطريقة الأكثر موثوقية والأكثر فعالية من النقطة الكهربائية. مخروط الإجهاد عن طريق قطع درع العزل من أجل الانتشار ، وجعل شكله على شكل بوق ، يحسن توزيع المجال الكهربائي ، ويقلل من كثافة المجال الكهربائي لسطح الكسر في الطبقة شبه الموصلة ، الحفاظ على عمر التشغيل للكابل. كما أنه يستخدم طريقة التحكم في مخروط الإجهاد لتجانس المجال الكهربائي في نظام 110 كيلو فولت أو جهد أعلى. إذا اخترت طريقة أنبوب التحكم في الإجهاد ، فإن تشتت المواد كبير من أنبوب التحكم في الإجهاد ، فإن العيوب مثل أداء المنتج غير مستقرة وقوة الحجز صغيرة بين الملحقات وعزل الكبل ، وما إلى ذلك. لذلك نختار الموثوقية العالية لوضع مخروط الإجهاد. |  |
GB11033 المتطلبات الإلكترونية الأساسية للجهد المقنن لا تزيد عن 26/35 كيلو فولت كابلات الطاقة.
كابل الطاقة المعزول IEC60502 وملحقاته من الجهد المقنن 1 كيلو فولت إلى 30 كيلو فولت.
GB5589 إجراء اختبار تقييمات الكابلات.
GB9327 إجراء اختبار ضغط موصل الكابل ومفصل الاتصال الميكانيكي.
GB/T14315 COMPRASTION COPPER ، محطة الألومنيوم وأنابيب التوصيل للموصلات الأسلاك والكابلات.
JB7829. محطة التقلص الداخلية والخارجية القابلة للتقلص لكابلات الطاقة من الجهد المقنن لا تزيد عن 26/35 كيلو فولت.
GB/T12706.4-2002 الجزء الرابع من كابل الطاقة المعزول وملحقاته من الجهد المصنوع من 1 كيلو فولت إلى 30 كيلو فولت: متطلبات الاختبار لملحقات كابل الطاقة للجهد المقنن 6 كيلو فولت إلى 35 كيلو فولت.
JB/T 10740-2007 كابل الطاقة المعزول من النوع البارد من نوع التقييمات من الجهد المقنن 6KV (UM = 7.2KV) إلى 35KV (UM = 40.5KV).
JB/T 8144-1995 المتطلبات الفنية الأساسية لإكسسوارات كابل الطاقة من الجهد المقنن لا تزيد من 26/35 كيلو فولت.
GB311.1-1997 تنسيق العزل لمعدات النقل والتحول عالية الجهد.
GB/T 311.2-2002 تنسيق العزل.
GB50150-2008 معيار اختبار القبول للمعدات الكهربائية تركيب المعدات الكهربائية.
DL/T 620-1997 حماية الجهد الزائد وتنسيق العزل للمعدات الكهربائية AC.

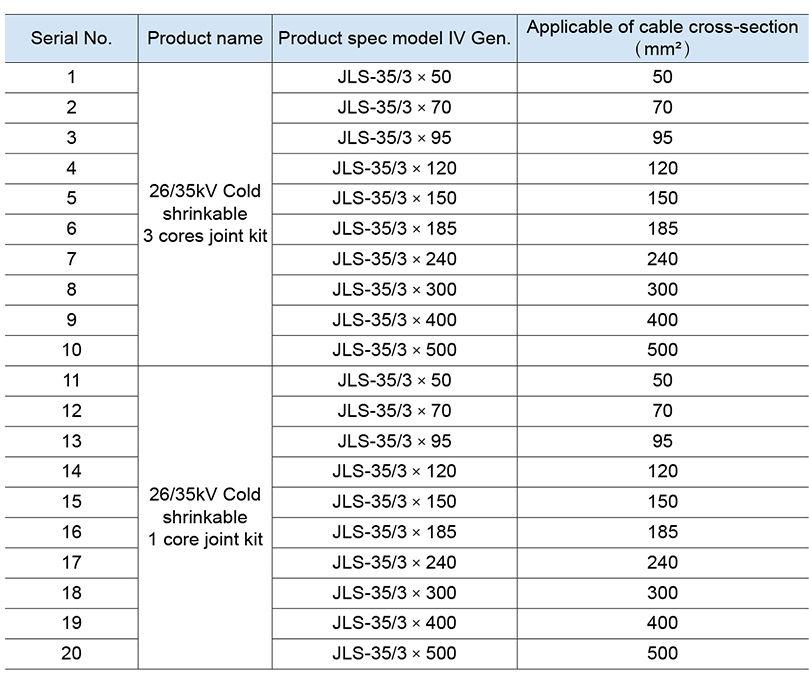

نطاق التطبيق للمنتج
تطبيق منتجات السلسلة الباردة المصنعة الخاصة بنا: الجهد المقنن 0.6/1 كيلو فولت ، القسم الاسمي: 10-630 مم 2 ، واثنان من النوى ، وثلاثة نوى ، وأربعة نوى ، وخمسة نوى من الكابل المعزول للبولي إيثيلين المتشابك والمعزول ؛
الجهد الجهد 8.7/10kV ، 8.7/15kV ، القسم الاسمي: 25-630 مم 2 ؛
الجهد المقدر 12/20KV ، 18/20KV ، القسم الاسمي: 25-400 مم 2 ؛
الجهد الجهد 21/35KV ، 26/35KV ، القسم الاسمي: 50-500 مم 2 ؛
نواة واحدة وثلاثة نوى من البولي إيثيلين متشابكة معزولة و
كابل الطاقة المعزول المطاط.
بيئة التطبيق والشروط
مستوى التلوث البيئي: منطقة تلوث المستوى الرابع ؛
خصائص مثل مستوى العزل ، وسعة الحمل الحالية ، ودرجة حرارة العمل على المدى الطويل ، ودرجة حرارة الدائرة القصيرة ، وما إلى ذلك ، تلبي جميعها المتطلبات الفنية للكابلات الداعمة. يستخدم على نطاق واسع في الصناعات الطاقة الكهربائية والبترول والكيميائية
الهندسة ، المنجم ، السكك الحديدية ، الصلب ، وما إلى ذلك بشكل خاص لضباب الملح ، البرد الشديد ، ارتفاع رطب ، والمناسبات غير مواتية تستخدم لهب مفتوح.
