D165T
D165T - D265T

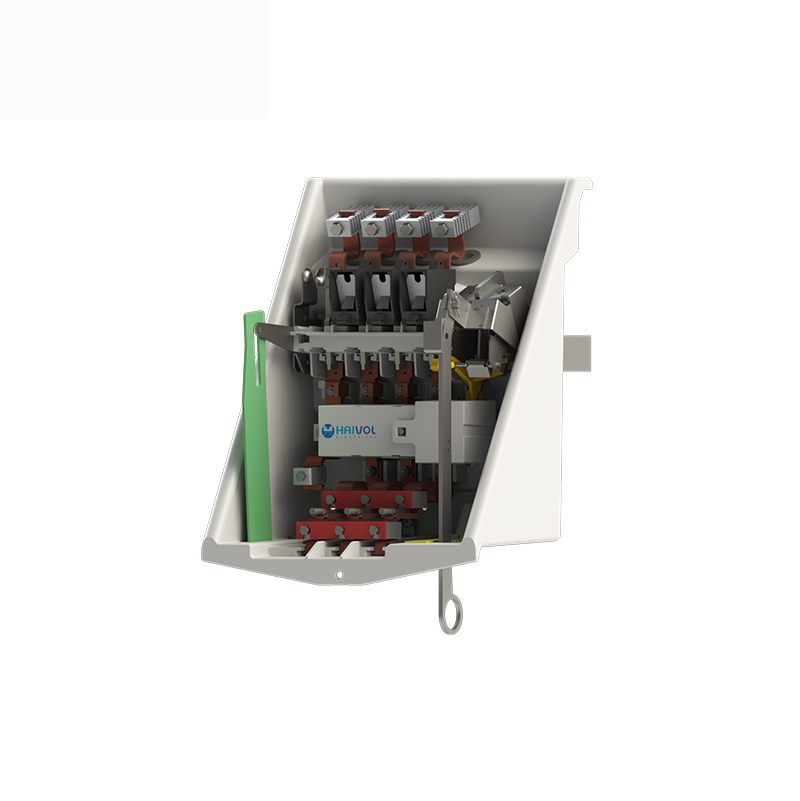

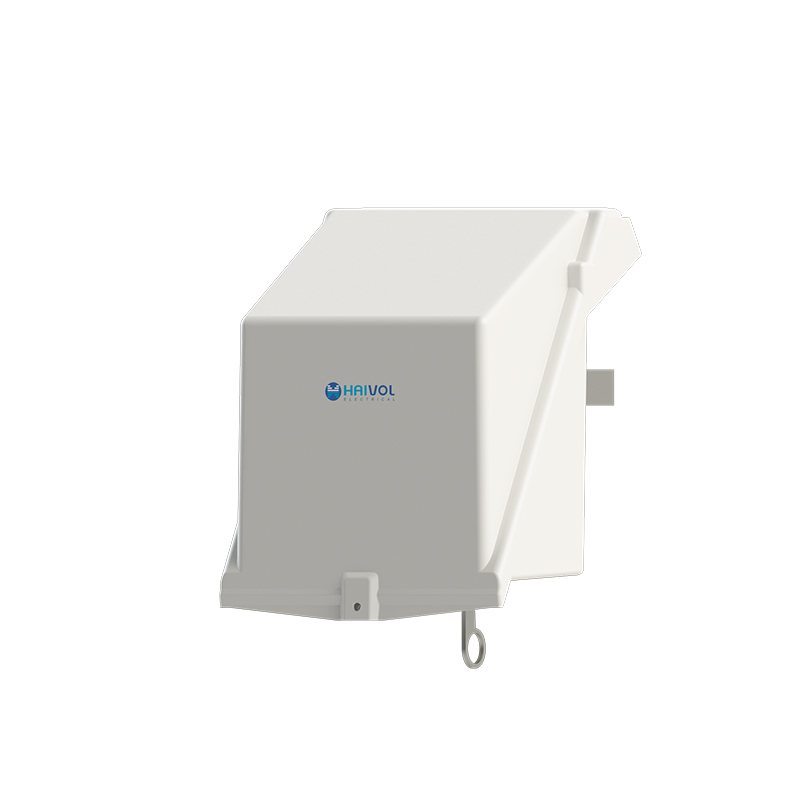

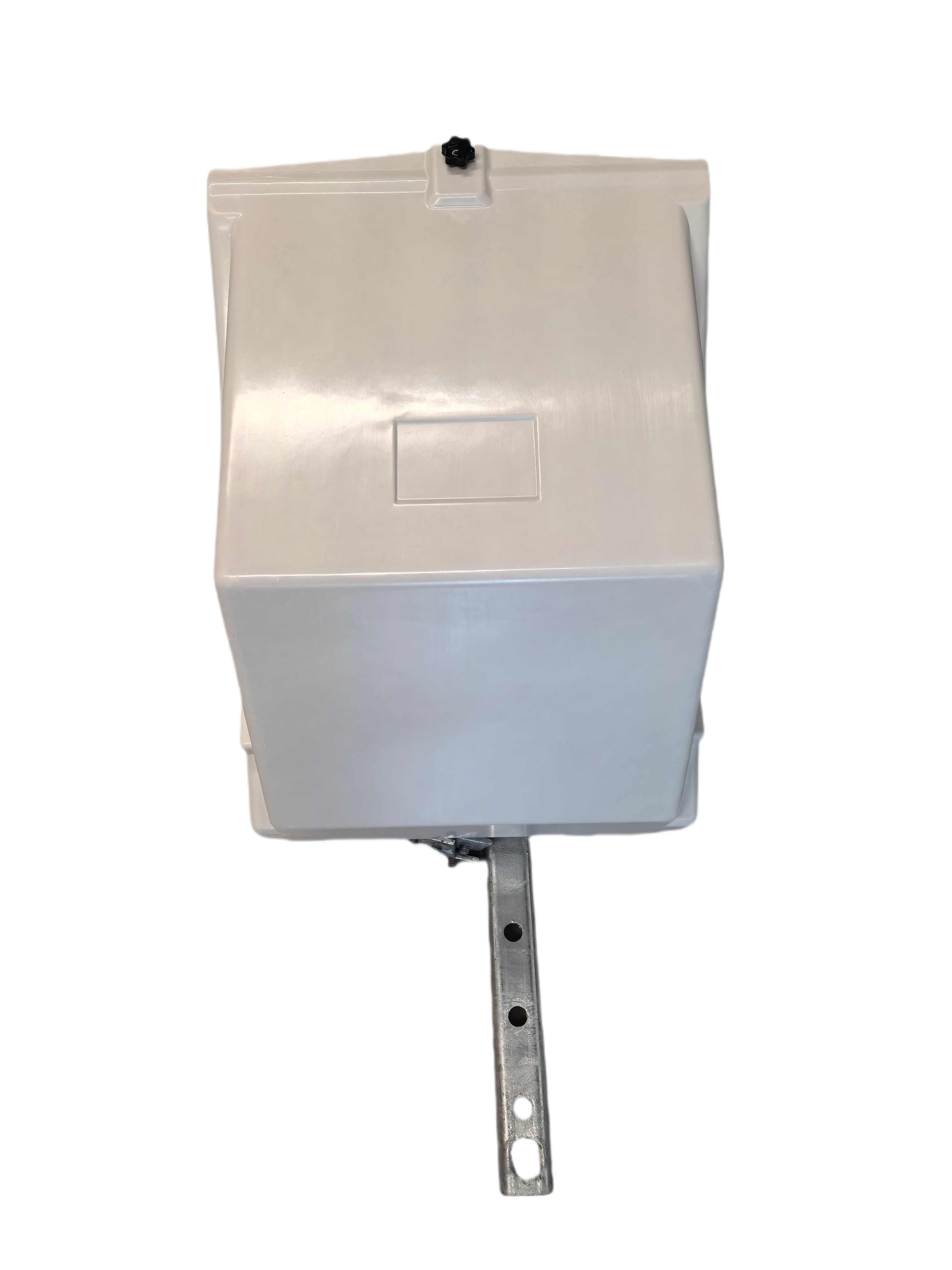

هذا جيل جديد من الكسارة المثبتة على عمود LV تم تطويرها بواسطة Haivo Electric وفقًا للسوق الفرنسي.
يستخدم هذا المنتج الهواء كوسيلة عازلة ، ويعتمد بنية تلامس قوس السكين وهيكل قوس الشبكة.
علاوة على ذلك ، يستخدم هذا المنتج وحدة رحلة رقمية متكاملة بالتزامن مع مؤشر التحميل لتحقيق وقت التشغيل المتوافق مع معيار HN63-S11 ووظيفة التعثر الزائد التراكمي.
يمكن للمستخدمين ضبط وحدة الرحلة الرقمية المتكاملة حسب الحاجة ، مع توفر ثلاثة تصنيفات للطاقة: 50 كيلو فولايت ، و 100 كيلو فولت ، و 160 كيلو فولت.
يخدم المؤشر الخارجي لمؤشر التحميل أغراضًا مزدوجة: عرض حالة التحميل والسماح للمستخدمين بتدويرها لتعيين وقت الرحلة التراكمية المطلوبة. تستخدم ميزة تعديل المؤشر هذه تعديلًا بدون خطوة ، وتقديم راحة تشغيلية أكبر.
يمكن للمستخدمين تطبيق القفلات على مقبض التشغيل على مستوى الأرض لمنع الموظفين غير المصرح لهم من تشغيل المعدات ، وبالتالي ضمان أمان إمدادات الطاقة.

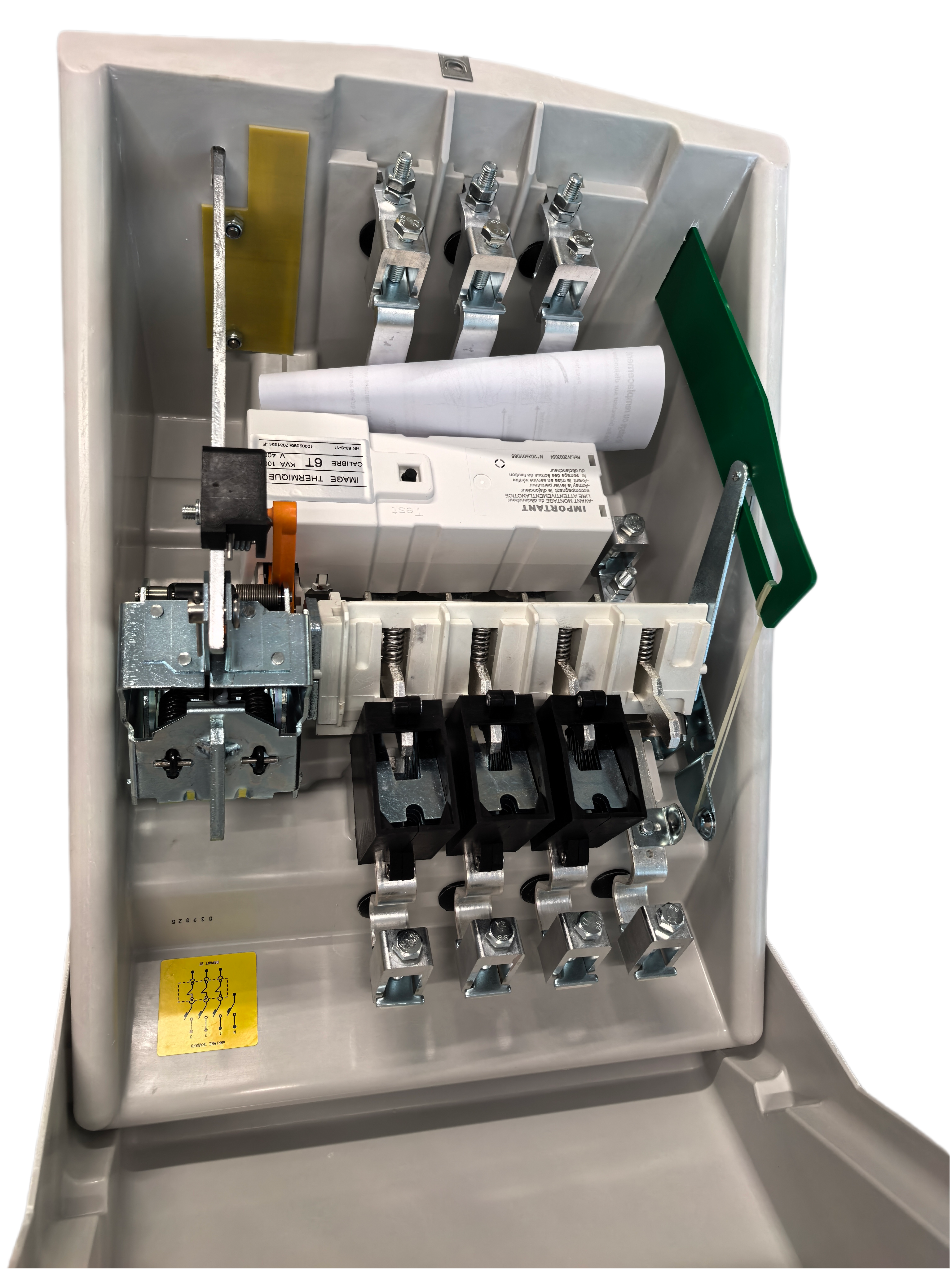

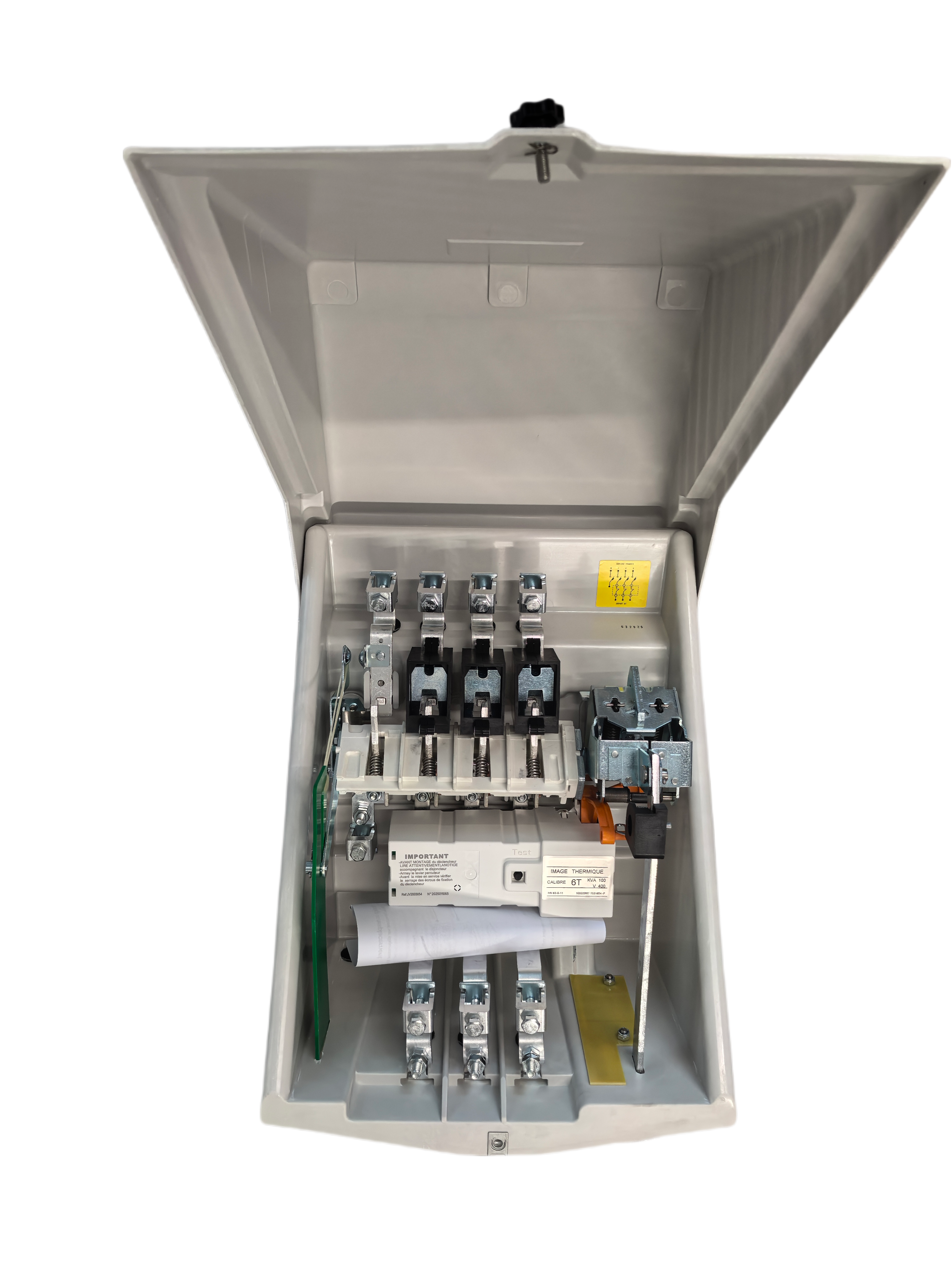

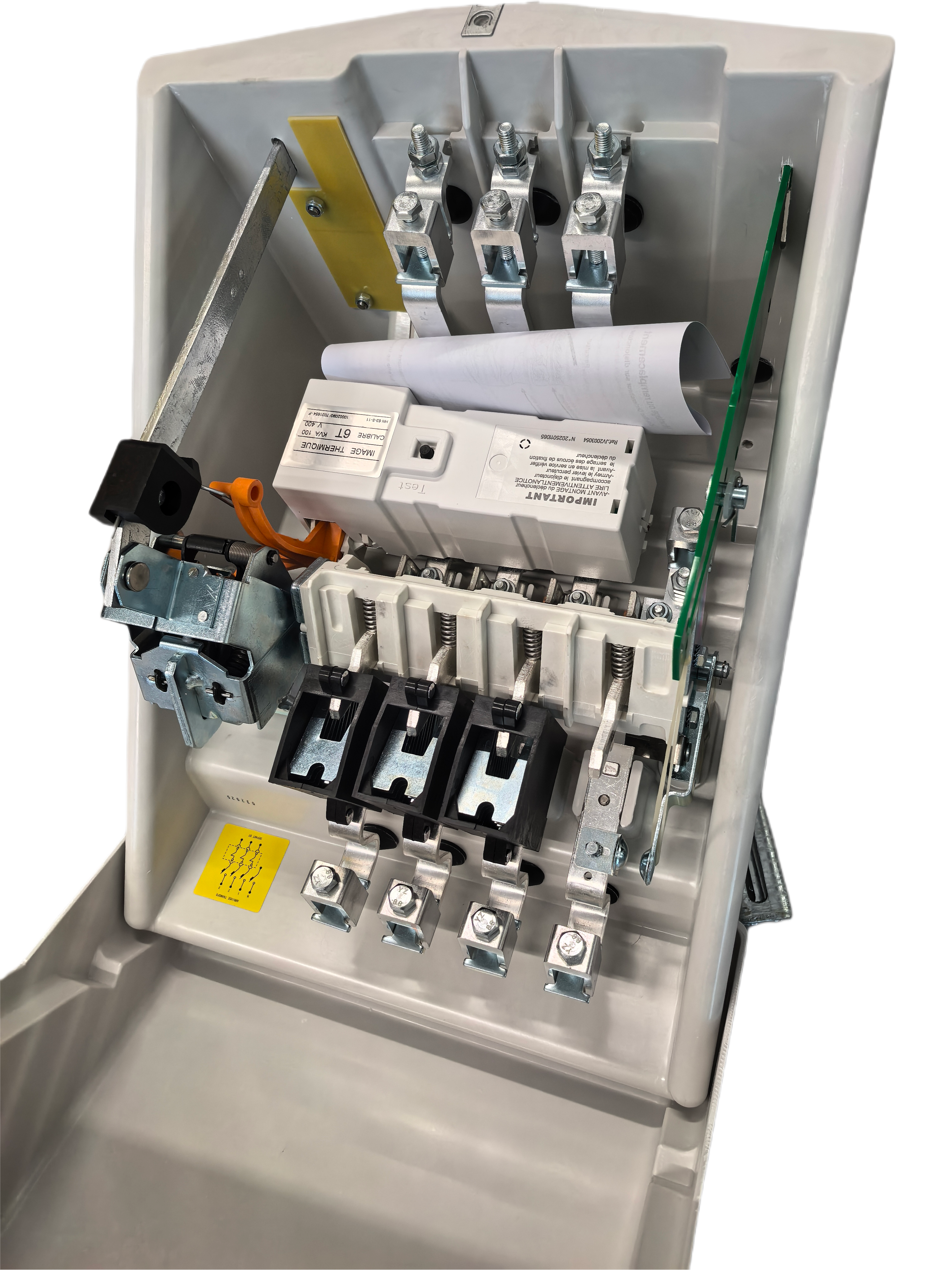

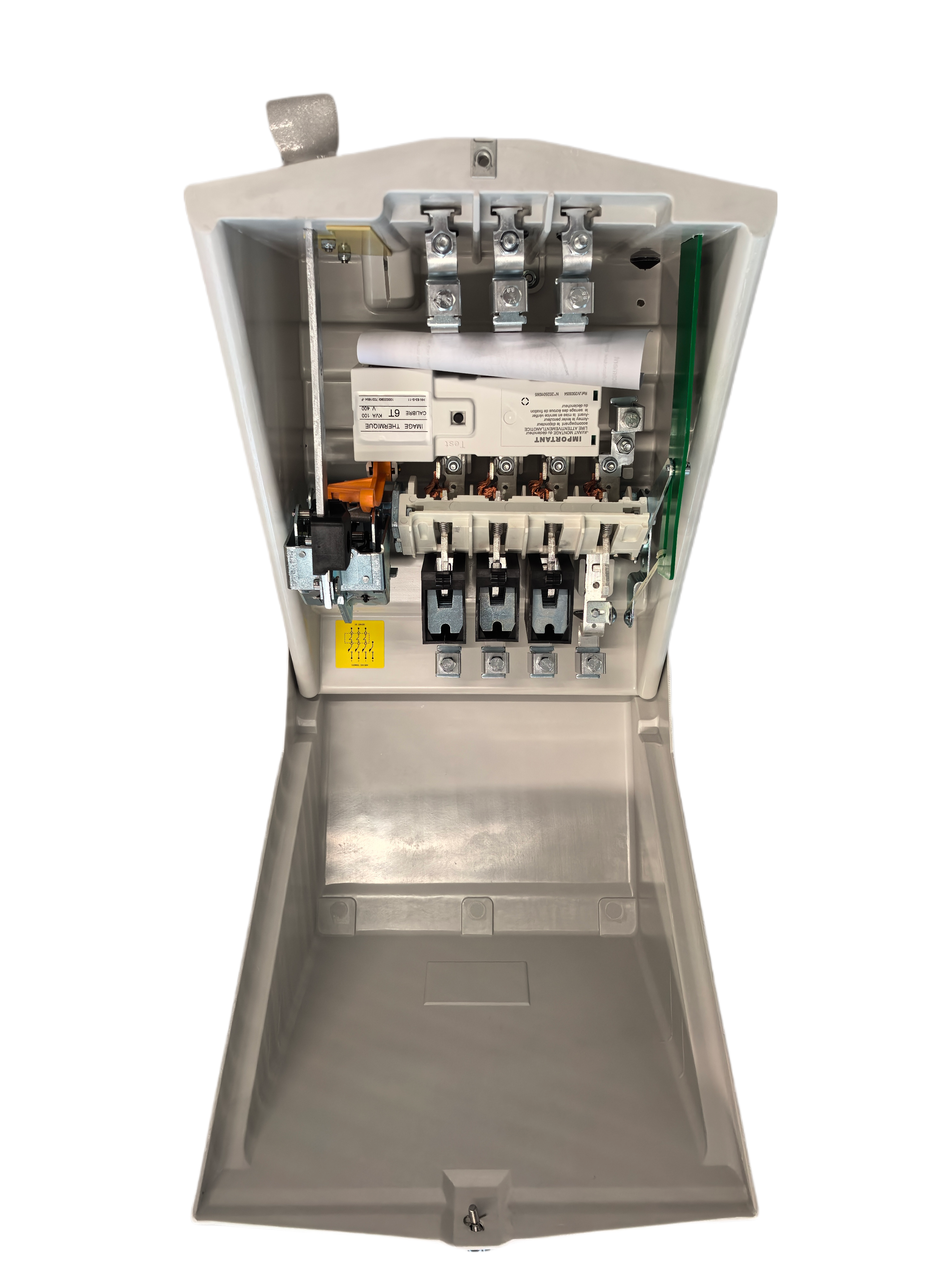

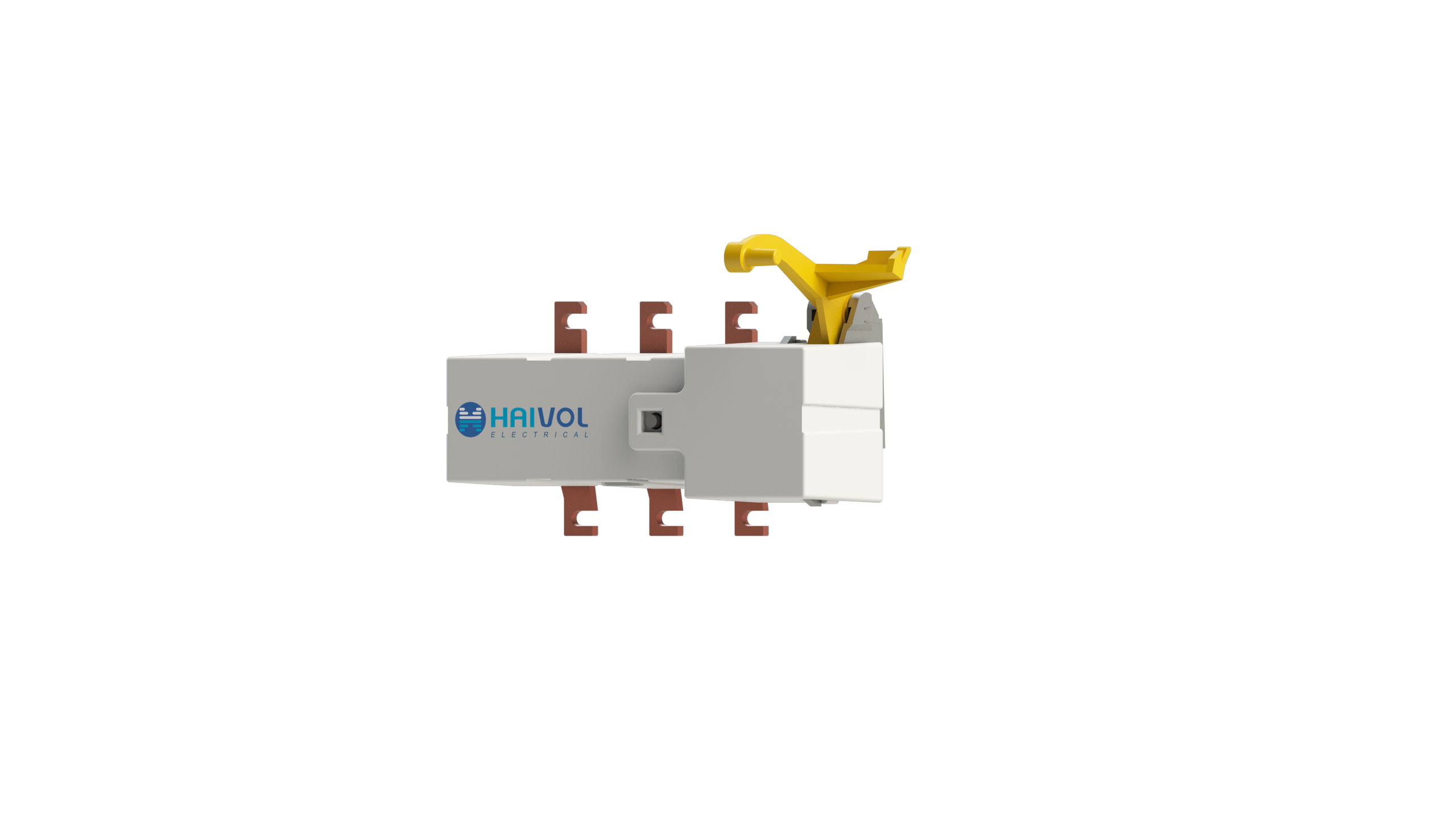

وحدة Breaker/Digital Trip Digital التي تم تثبيتها في LV
تتطلب حماية وإدارة محولات MV/LV في بيئة ريفية قواطع محددة تتوافق مع اختلافات كبيرة في الحمل ، وبالتالي ضمان الاستغلال الكامل للطاقة المثبتة ، حتى في التشغيل غير المتوازن.
وثيقة غير متعاقدة - دليل N2005985D
| قواطع الدائرة | ||
| D165T | D265T | |
| إشارة مرجعية | NH63-S-11 | NH63-S-11 |
| تصنيف الجهد تصنيف تيار | 440V 165A | 440V 265A |
| قوة إغلاق الطاقة | 4000A 6800A | 6400A 11700A |
| عدد الأعمدة عدد المخرجات | 4 1 الإخراج | 4 2 مخرجات |
| أقسام الكابل | 25/70mm*2 | 50/150mm*2 |
| جهد الانهيار • النبض/الأرض • عند 50 هرتز • بين الأعمدة | 20KV 10KV 4KV | 20KV 10KV 4KV |
| نظام التحكم | يدوي | يدوي |
| تثبيت | على بعد | على بعد |
| ع = 50 كيفا | P = 100kva | وقت الرحلة | P = 160KVA | وقت الرحلة | |||||||||
| ش = 440 فولت | ش = 440 فولت | ش = 440 فولت | |||||||||||
| أنا = 72.2a | أنا = 144.3A | أنا = 231a | |||||||||||
| الكشمش في كل مرحلة (في أ) | الكشمش في كل مرحلة (في أ) | الكشمش في كل مرحلة (في أ) | |||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | دقيقة | الأعلى | 1 | 2 | 3 | دقيقة | الأعلى | |
| درجة الحرارة =+20 درجة مئوية | |||||||||||||
| الحمل الأولي | 48 | 48 | 48 | 96 | 96 | 96 | 155 | 155 | 155 | ||||
| Triphase المتوازنة الزائد | 85 100 160 950 2000 58 58 58 0 | 85 100 160 950 2000 58 58 58 0 | 85 100 160 950 2000 120 160 220 950 | 170 200 320 1900 4000 116 116 116 0 | 170 200 320 1900 4000 116 116 116 0 | 170 200 320 1900 4000 240 320 440 1900 | 1H35 25mn 30S 0.02S 0.02S 1H50 15MN 30S 0.02S | 1H10 6mn 0.2s 0.05s 50mn 7mn 0.2s | 280 320 500 3000 5640 6400 185 185 185 0 | 280 320 500 3000 5640 6400 185 185 185 0 | 280 320 500 3000 5640 6400 400 500 700 3000 | 55mn 26mn 30s 0.02s 0.015s 0.015s 32mn 11mn 30s 0.02s | 1H10 7MN 30S 0.1S 0.025S 0.02S 33MN 4MN 0.1S |
| درجة الحرارة = -25 درجة مئوية | |||||||||||||
| الحمل الأولي | 76 | 76 | 76 | 152 | 152 | 152 | 240 | 240 | 240 | ||||
| Triphase المتوازنة الزائد | 110 130 190 87 87 87 | 110 130 190 87 87 87 | 110 130 190 130 130 130 | 220 260 380 174 174 174 | 220 260 380 174 174 174 | 220 260 380 260 360 480 | 1H 14mn 30S 2H15 10mn 30s | 44mn 5mn 30mn 6mn | 350 420 600 280 280 280 | 350 420 600 280 280 280 | 350 420 600 420 560 760 | 1H 14mn 30S 2H15 13mn 40s | 45mn 5mn 48mn 5mn40s |
| درجة الحرارة =+50 درجة مئوية | |||||||||||||
| الحمل الأولي | 25 | 25 | 25 | 50 | 50 | 50 | 80 | 80 | 80 | ||||
| Triphase المتوازنة الزائد | 70 90 160 48 48 48 | 70 90 160 48 48 48 | 70 90 160 100 130 200 | 140 180 320 96 96 96 | 140 180 320 96 96 96 | 140 180 320 200 260 400 | 1H30 20mn 45S 1H 15mn 30s | 1H07 5mn 1H 7mn | 231 300 500 155 155 155 | 231 300 500 155 155 155 | 231 300 500 320 420 650 | 1H5 17mn 35S 1H 15mn 30s | 1H05 5MN 40S 1H 7MN |

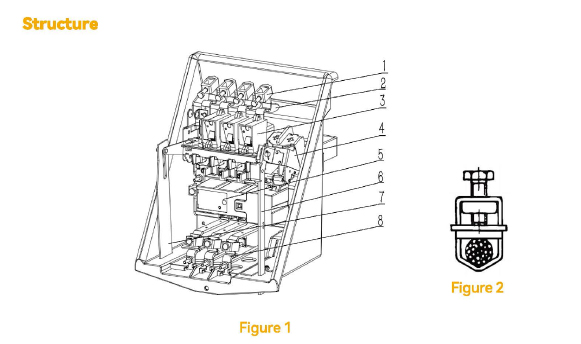

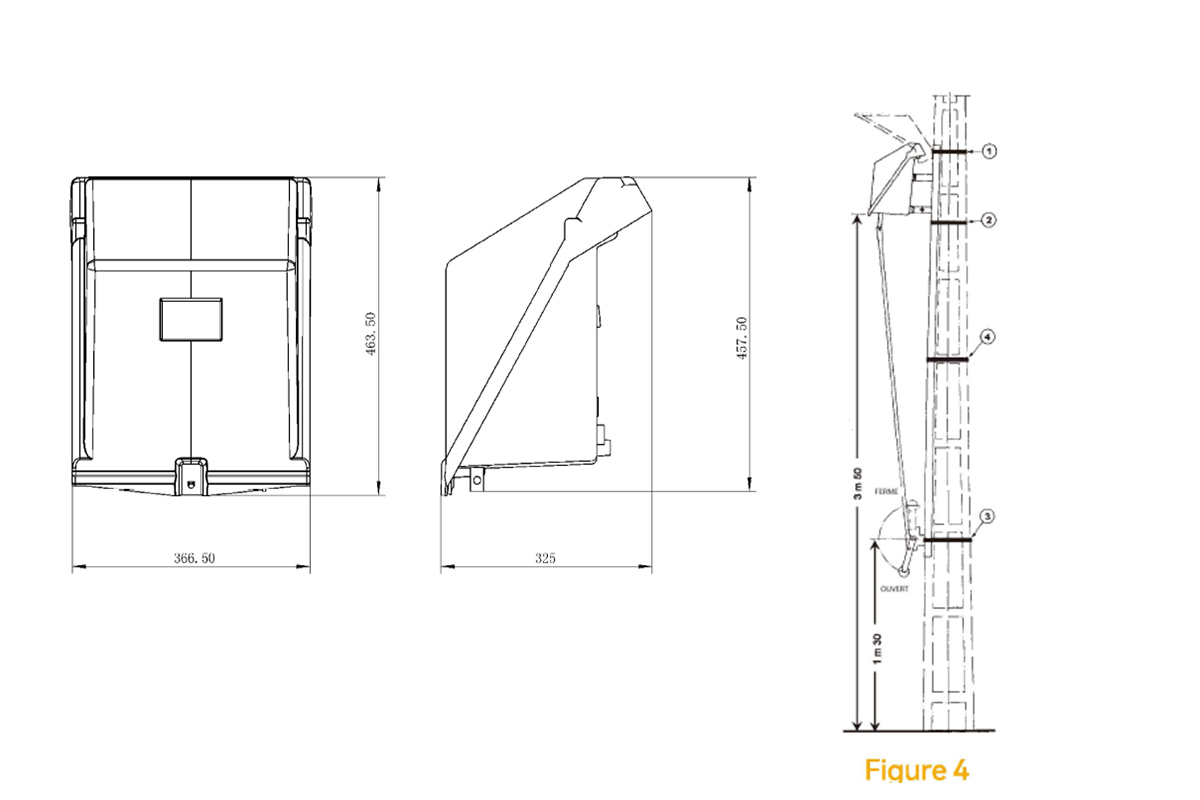

العمل المحيط
1. قادم المشبك الأسلاك
2. ثقب الأسلاك القادم
