12 / 20KV كامل البرد يتقلص كابل كابل كيت

يحتوي إكسسوارات الكابلات البرد الكاملة على سلوك مسعور جيد، وهو أداء متفوق للمقاوم للتلوث والبرد والحرارة، وخاصة تنطبق على الارتفاع العالي والمناطق الباردة والرطوبة والضباب الملح والمناطق التلوث الثقيلة. ولا تحتاج اللهب المفتوح عند التثبيت، ومناسبة خاصة للبترول والكيميائية والتعدين وغيرها من الأماكن القابلة للاشتعال والفجيرات.
توافر الحالة:
  • JLS-20/3 * 50-12

ميزات المنتج للشركة ومعلمات الأداء الرئيسي للمنتج

LFHV_02.


ميزة المنتج:

تقنية تقليص كامل الباردة:
بدون عمل الحرائق والأدوات الخاصة، ما عليك سوى سحب الفتيل بلطف، وسوف يعتمد على مرونةه الخاصة، لذلك تعلق على الكابل عن كثب، يمكن تطبيق كل مواصفات على مجموعة متنوعة من قطر الكابلات، والتوافق القوي مع قطر الكابلات.
موثوقية العزل:
باستخدام مطاط السيليكون السائل لضمان العزل الجيد ومرونة عالية. تحافظ دائما على ضغط شعاعي ثابت على جسم الكابل بعد التثبيت، والجسم الرئيسي للعزل من المنتج ووحدة التحكم بالكهرباء للتحكم في الضغط ككل في المصنع، سعة التفريغ الجزئية الصغيرة، \"التنفس \" مع جسم الكابل في وقت واحد.
أداء مستقر:
دعم الأنبوب باستخدام اللحام بالموجات فوق الصوتية، لضمان موثوقية واستقرار المنتجات، والتشقق الدائم ومعدل التشوه الدائم، وتحسين فترة الضمان من المنتجات.
ختم موثوق:
تنسيق الجسم الطرفي مع البرد انكماش فرع فرع الإصبع، أنابيب العزل البرد انكماش وأنبوب ختم المحطة الطرف الباردة. تعتمد المجموعات المشتركة المتوسطة مع ثلاث طبقة من تكنولوجيا الختم للماء، لضمان أداء رطوبة ماء ممتازة من الملحقات.
سهل للتثبيت:
تثبيت بسيط، عملية مريحة، سهلة السيطرة. تعرية المسافة قصيرة وطلب مساحة التثبيت هو القليل من المعالجة من الكابل. طريقة التأريض باستخدام ربيع القوة المستمرة لإصلاح أداء الأرض دون لحام أو سلك نحاسي مرتبط، وتم ضغط نهاية واحدة من الأرض مع التركيب المحيطي وأكثر راحة وآمنة وموثوقة.
استخدام على نطاق واسع:
مقاومة التلوث، ومقاومة الشيخوخة، والمسعور الجيد، والحصول على مقاومة ممتازة للتآكل، ومقاومة الباردة ومقاومة الأشعة فوق البنفسجية، لضمان استخدام الأداء طويل الأجل ومستقر. مناسبة بشكل خاص على الارتفاع المرتفع والبرد والرطبة والضباب الملح ومناطق التلوث الثقيلة

المعلمات الرئيسية للأداء من مادة المطاط السيليكون السائل


الرقم التسلسلي. العنصر قيمة قواعد الامتحان
عازلة سيليكون المطاط المطاط سيليكون موصل
1
صلابة جيس أ 40 ± 5. 40 ± 5. GB / T531.
2 قوة الشد MPA. ≥ 6.5. ≥ 6.5. GB / T528.
3 استطالة عند الكسر ٪ ≥ 650. ≥ 650. GB / T528.
4 تمزيق القوة N / MM ≥ 30. ≥ 30. GB / T529.
5 حجم المقاومة ≥ 5.0 × 10 ^ 14 ≤ 1.5 × 10 ^ 3 GB / T1692.
6 السماحية (50 ميجا هرتز) 2.8-3.5.
GB / T1693.
7 فقدان العزل الكهربائي قيمة الظل ≤ 0.01.
GB / T1693.
8 مكافحة تتبع ≥ 1A3.5.
GB / T6553.
9 قوة Dialectectrical KV / MM ≥ 26.
GB / T1695.
10 مجموعة الشد ≤ 10٪

طريقة التحكم التوافق الموثوقة لملحقات كابل كابل متنقل

في الوقت الحاضر، هناك نوعان من أوضاع التحكم في التوتر مثل مخروط الإجهاد وأنابيب الإجهاد في إكسسوارات كبل الطاقة من 35 كيلو فولت وتحت الجهد. باستخدام طريقة الإجهاد مخروط تخفيف تركيز الإجهاد من المجال الكهربائي، إنها الطريقة الأكثر موثوقية والأكثر فعالية من وجهة النظر الكهربائية.
مخروط الإجهاد عن طريق قطع درع العزل ل Outspread، وجعل شكلها على شكل البوق، وتحسين توزيع المجال الكهربائي، والحد من شدة المجال الكهربائي لسطح الكسر من الطبقة شبه الرصية، والحفاظ على حياة التشغيل للكابلات. كما أنه يستخدم طريقة التحكم في مخروط الإجهاد لتتجانس المجال الكهربائي في نظام 110 كيلو فولت أو الجهد الأعلى.
إذا اخترت طريقة أنبوب التحكم في التوتر، فإن تشتت المواد كبيرة من أنبوب التحكم في التوتر، وعيوب مثل أداء المنتج ليست مستقرة وقوة القابضة صغيرة بين الملحقات وعزل الكابل، إلخ. لذلك نختار موثوقية عالية الإجهاد وضع التحكم في المخروط.


معيار لتقليص كابل تقليص الباردة


الامتثال للمعايير

المتطلبات الأساسية GB11033 الأساسية للجهد المقيم لا أعلى من 26/35 KV إكسسوارات كابل الطاقة.
IEC60502 كابل الطاقة المعزول وملحقاتها من الجهد المقيم 1 كيلو فولت إلى 30 كيلو فولت.
إجراء اختبار GB5589 لتقييم الكابلات.
إجراء اختبار GB9327 من ضغط موصل الكابل والاتصال الميكانيكي مفصل.
GB / T14315 ضغط النحاس والنحاس الألومنيوم والأنابيب المتصلة للأسلاك والكابلات الموصلات.
JB7829The الحرارة الداخلية والخارجية محطة كهربائية قابلة للتقلص للكابلات الطاقة ذات الجهد المقيم لا أعلى من 26/35 كيلو فولت.
GB / T12706.4-2002 الجزء الرابع من كابل الطاقة المعزول وملحقاته من الجهد المقيم 1 كيلو فولت إلى 30 كيلو فولت: متطلبات اختبار الملحقات كابل الطاقة من الجهد المقيم 6 كيلو فولت إلى 35 كيلو فولت.
JB / T 10740-2007 معزول كابل الطاقة البرد من نوع التقلص من نوع الجهد المقيم 6KV (UM = 7.2KV) إلى 35KV (UM = 40.5KV).
JB / T 8144-1995 المتطلبات الفنية الأساسية لملحقات كابل الطاقة من الجهد المقيم لا يصل إلى 26 / 35KV.
GB311.1-1999 تنسيق العزل لمعدات النقل والتحويل عالية الجهد.
GB / T 311.2-2002 تنسيق العزل.
GB50150-2008 اختبار القبول المعيار لتركيب المعدات الكهربائية هندسة المعدات الكهربائية.
DL / T 620-1997 الجهد الزائد وتنسيق العزل لمعدات AC الكهربائية.


نطاق التطبيق من المنتج

تطبيق منتجاتنا المصنعة ببرودة المنتجات المصنعة: الجهد المصنوع 0.6 / 1 كيلو فولت، القسم الاسمي: 10-630 ملم 2 كور واحد، اثنين من النوى، ثلاثة النوى، أربعة النوى، وخمسة النوى من كابل الطاقة المعزول والبولي إيثيلين المعزول والمطاط.

تم تصنيف الجهد 8.7 / 10kv، 8.7 / 15kv، القسم الاسمي: 25-630 م 2؛

تم تصنيف الجهد 12/2012، 18/20KV، القسم الاسمي: 25-400 مم؛

تم تصنيف الجهد 21 / 35KV، 26/35KV، القسم الاسمي: 50-500 مم؛

جوهر واحد وثلاث نوى معزول البولي إيثيلين المرتبطة

كابل الطاقة معزول المطاط.


بيئة التطبيق والشروط

مستوى التلوث البيئي: المساحة الرابعة من المستوى الرابع؛

خصائص مثل مستوى العزل، والقدرة الحالية المحمولة، ودرجة حرارة العمل لفترة طويلة ودرجة حرارة ماس كهربائى، إلخ. كل تلبية المتطلبات الفنية لدعم الكابلات. تستخدم على نطاق واسع في الصناعات للطاقة الكهربائية، البترول، الكيميائية

الهندسة، الألغام، السكك الحديدية، الصلب، إلخ. مناسبة خاصة لضباب الملح، البرد الشديد، الرطبة العالية الساخنة، والمناسبات غير المواتية استخدام اللهب المفتوح.

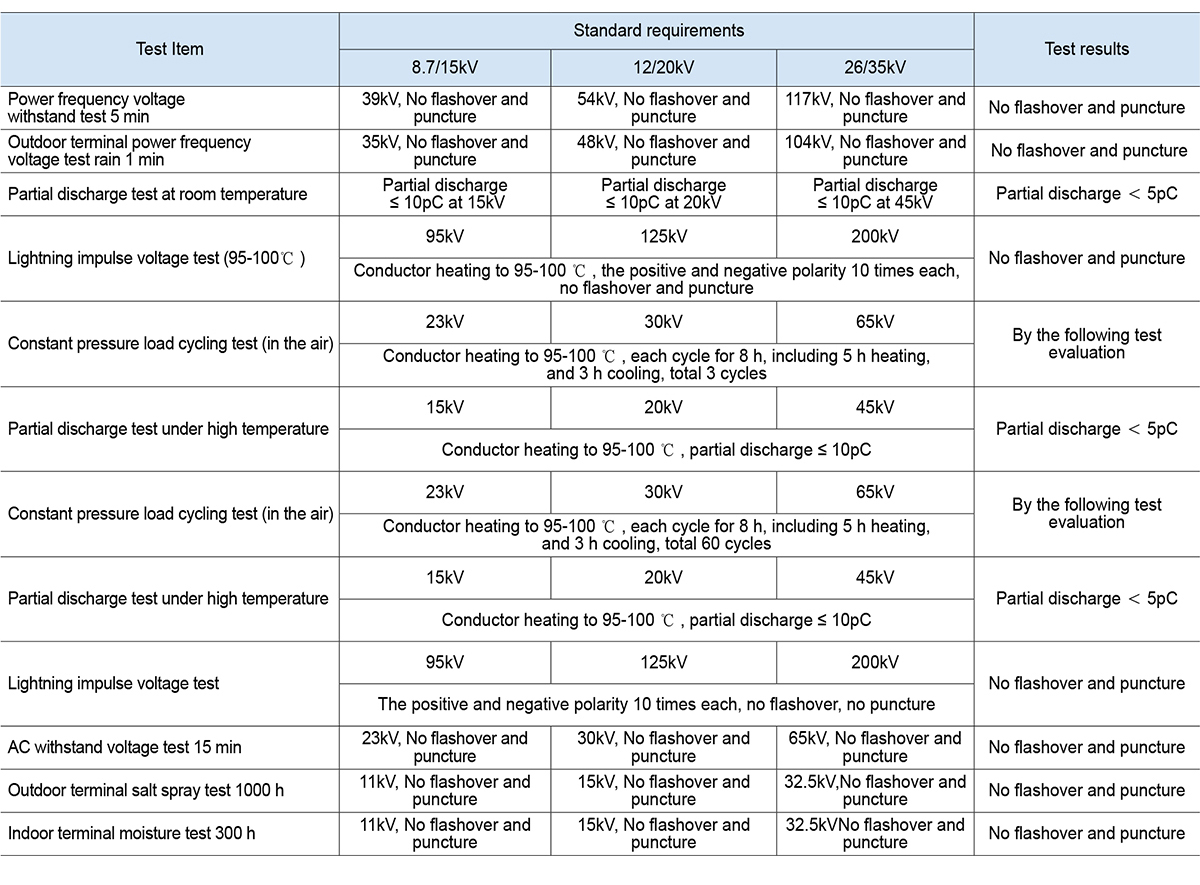

LFHV_09.

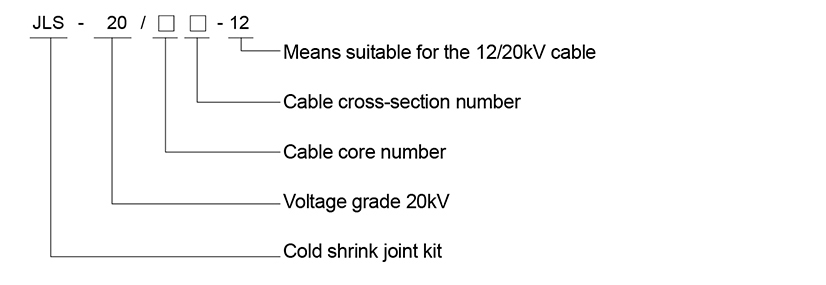

LFHV_59.

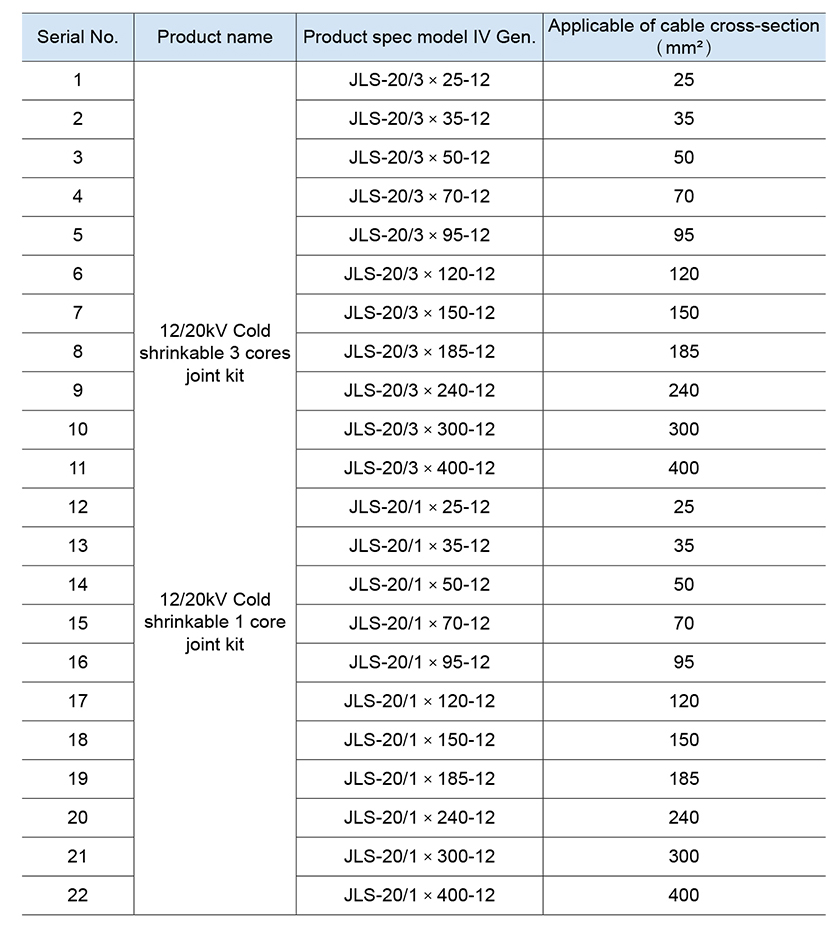

مواصفات المنتج

LFHV_61.
