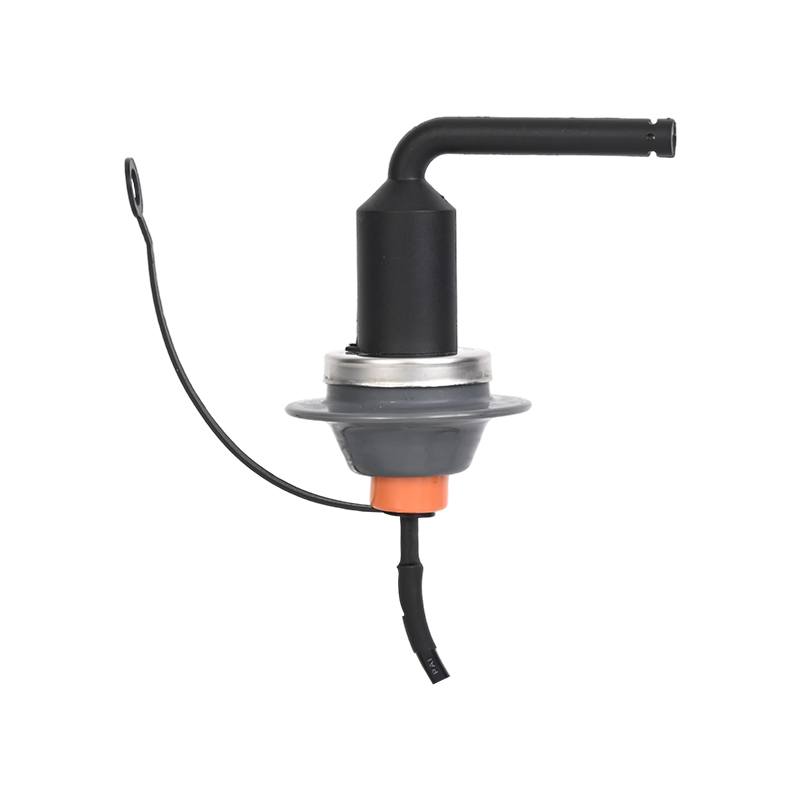

الجهد المنخفض المضيقات البرق في الهواء الطلق على خطوط علوية （SPD）

طلب:

تم تصميم موصل جهاز حماية الطفرة (SPD) لحماية الخطوط العامة المنخفضة الجهد والمعدات الكهربائية ضد الجهد الزائد. إنه يمكّن التيار من البرق إلى الأرض.

يتضمن جهاز حماية الطفرة العناصر التالية:

- موصل ثقب العزل (اختياري).

- القطب الطرفي الشكل المتصل بـ IPC.

- جهاز حماية الطفرة (متغير أكسيد التعريف (MVO) مصبوب مع TPU) مشدودة في القطب الطرفي.

-فصل مفصل على المحطة السفلية لجهاز حماية الطفرة

- سلك التأريض متصل بالفصل.

-حبل أمان يطلق تلقائيًا ويسحب سلك التأريض عن طريق الفصل عند فشل الجهاز الواقي للارتفاع ..

عندما يواجه جهاز الحماية للارتداد (SPD) الجهد الزائد العابر (مثل زيادة البرق) ، فإنه يحول بسرعة مقاومةه من حالة مقاومة عالية إلى حالة مقاومة منخفضة. يقوم هذا الإجراء بتحويل التيار الطويلة إلى الأرض ، وبالتالي تثبيت الجهد عبر الخط المحمي إلى مستوى آمن (المعروف باسم الجهد المتبقي).

على العكس من ذلك ، إذا كان تيار التسرب الذي يتدفق عبر SPD تحت جهد الشبكة العادية يزداد بشكل مستمر ويتجاوز 1mA (أو عتبة أخرى محددة) ، فإنه يشير إلى أن SPD قد يتحلل ويتطلب المراقبة أو الاستبدال.

عندما يحدث فشل في الدائرة القصيرة الداخلية في جهاز حماية للارتفاع (SPD) ، يمر تيار التردد المستمر من الشبكة عبر الانفصال ، مما يولد حرارة كبيرة. هذه الحرارة تذوب مفصل لحام درجات الحرارة المنخفض داخل الانفصال.

يطلق مفصل اللحام المذاب ربيعًا مضغوطًا مسبقًا. إن الطاقة الميكانيكية في الربيع ثم تفصل بالقوة نقطة اتصال الأساس بين SPD والفصل ، عزل SPD الفاشل تمامًا عن كل من شبكة الطاقة والأرض.

في وقت واحد عند الانفصال ، ينفصل الغلاف الأحمر للفصل ويتسكع مع سلك التأريض تحت الجاذبية. يوفر هذا إشارة مرئية واضحة ، مما يسمح لموظفي الصيانة بتحديد SPD المعيب بسرعة من مسافة مسافة واستبداله على الفور.

الوصف المميز :

يتم استخدام جهاز حماية الطفرة في الخارج فقط.

- ارتفاع استخدام الاستخدام هو 2000 متر.

- يمكن استخدامه في درجة حرارة تسير من -40 درجة مئوية إلى +70 درجة مئوية.

- تردد الاستخدام هو 48-62Hz.

- تم تصنيع عمود طرفي الشكل L وجهاز حماية الطفرة والانفصال عن مواد مقاومة للأشعة فوق البنفسجية واللهب.

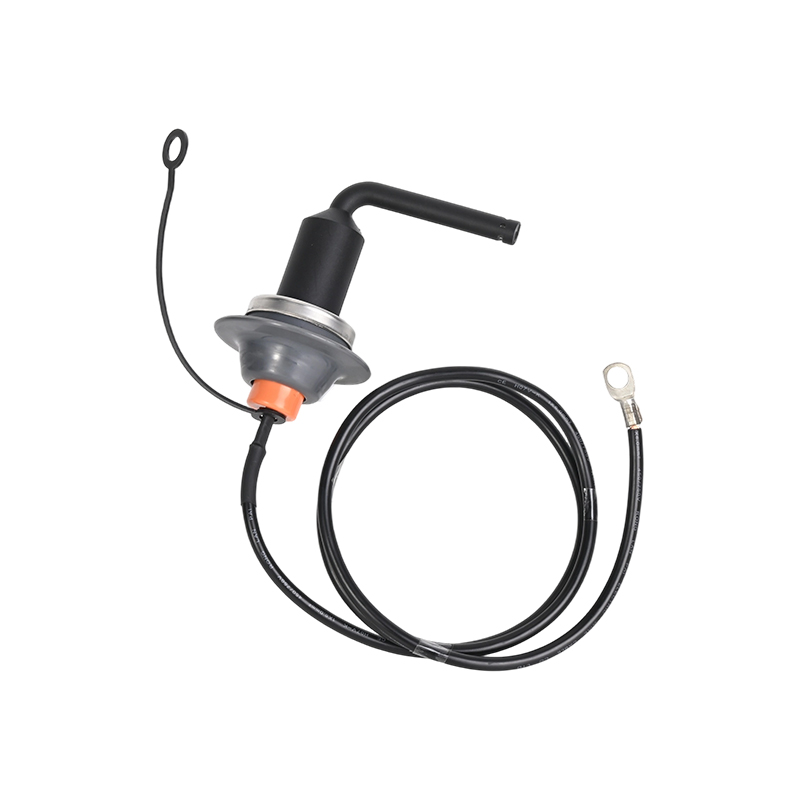

- تم تجهيزه بأسلاك أسود متعددة الأسود معزول بطول 0.5 متر مربع.

- درجة الحماية هي IP67.

- الامتثال لمعايير IEC 61643-1.

المعلمات الفنية:
